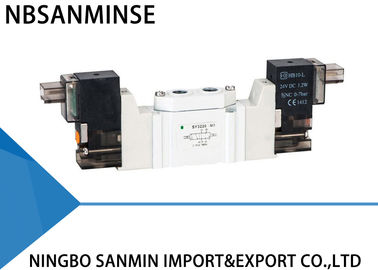

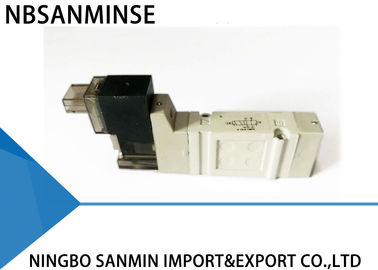

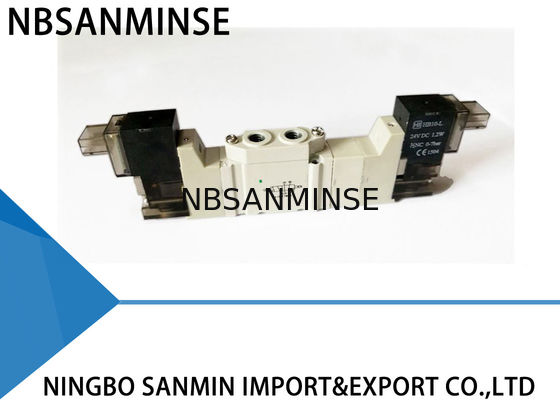

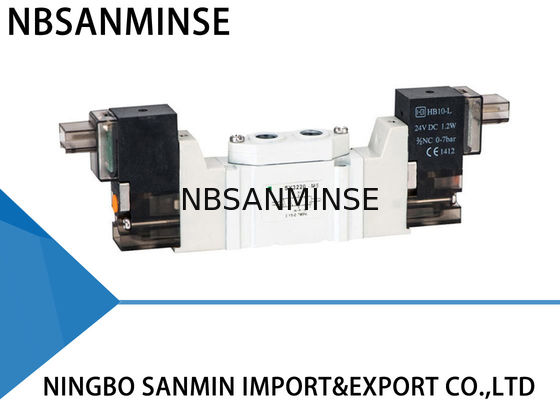

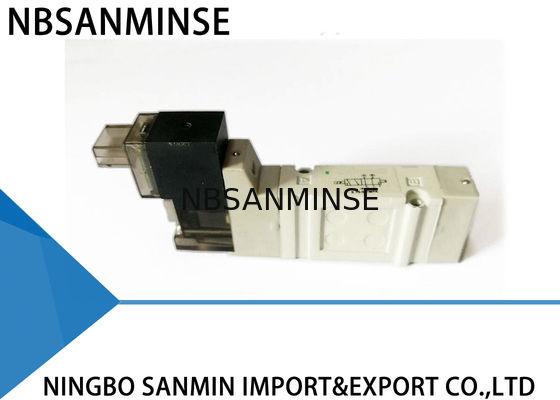

Vanne Solénoïde Monostable / Bistable SY 3000 AC220V DC24V M5 Sanmin Mini Vanne Solénoïde SMC

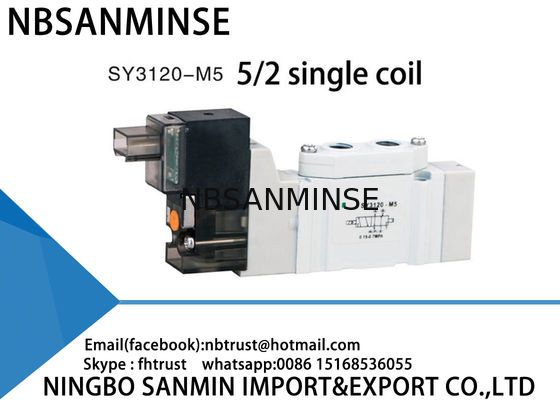

SY 3120 - M5 , SY3220 - M5 , SY 3140 - M5 , SY 3320 - M5 , SY 5120 - 01 , SY 5220 - 01 ,
SY5140 - 01 , SY 5320 - 01 , SY 7120 - 02 , SY7220 - 02 , SY 7140 - 02 , SY 7320 - 02
Temps de réponse
| Série |
Type d'actionneur |
Temps de réponse ( à une pression de 0.5MPa ) |
|
Sans lumière / surtension
Suppresseur de tension
|
Avec lumière / suppresseur de surtension |
| Type Z |
| SY3000 |
2 positions monostable |
12ms ou moins |
15ms ou moins |
| 2 positions bistable |
10ms ou moins |
13ms ou moins |
| 3 positions |
15ms ou moins |
20ms ou moins |
Spécifications
| Série |
SY3000 |
| Fluide |
Air |
| Plage de pression de fonctionnement pilote interne |
2 Positions Monostable |
0 . 15 ~ 0 . 7 MPa |
| 2 Positions Bistable |
0 . 1 ~ 0 . 7 MPa |
| 3 Positions |
0 . 2 ~ 0 . 7 MPa |
| Température ambiante et du fluide |
- 10 ~ 50 ℃ ( Pas de gel ) |
| Fréquence de fonctionnement max . |
2 Positions Monostable , Bistable |
10 Hz |
| 3 Positions |
3 Hz |
| Commande manuelle ( Fonctionnement manuel ) |
Type poussoir non-verrouillable |
| Méthode d'échappement pilote |
Type d'échappement commun pour vanne principale et pilote |
| Renforcer le refroidissement, élimination efficace de l'eau |
Non requise |
| Orientation de montage |
Illimitée |
Spécifications du solénoïde
| Entrée électrique |
Connecteur L ( L ) |
| Tension nominale de la bobine ( V ) |
DC |
24 , 12 |
| AC 50 / 60 Hz |
110 , 220 |
| Fluctuation de tension admissible ( % ) |
± 10 % de la tension nominale |
| Consommation électrique |
DC |
Standard |
0 . 35W ( Avec voyant : 0 . 4 ) |
| Puissance apparente |
AC |
110V |
1 . 6VA |
| 220V |
2 . 5VA |
| Voyant lumineux |
LED |
Caractéristiques
Performances et fiabilité améliorées avec la vanne de la série SY redessinée.
Les SY3000 et SY5000 ont la même largeur de vanne que leurs prédécesseurs, mais le débit a été augmenté jusqu'à 80 %, permettant de réduire la taille de la vanne. Un filtre intégré dans la vanne pilote évite les problèmes causés par les corps étrangers. En utilisant un matériau d'étanchéité H-NBR pour la vanne principale et les joints, la résistance à l'ozone a été améliorée. Les directions de port/tuyau latérales, supérieures et inférieures sont disponibles pour permettre une installation flexible. La SY est disponible en versions à corps taraudé ou à montage sur base, et peut être utilisée individuellement ou montée sur un distributeur.
Pourquoi nous choisir
1: Divers styles pour chaque produit et une gamme complète de produits pneumatiques.
2: Grand stock pour une expédition rapide.
3: Haute qualité à prix compétitif.
4: Commande d'échantillon et petite quantité sont acceptables.
5: Personnalisation selon votre demande spéciale.
6: Fournir des informations gratuites sur les produits.
7: Qualité fiable assurée et service après-vente actif
8: Garantie de qualité d'un an
Nos produits sont de haute qualité avec une garantie de 12 mois et acceptent le paiement par PayPal.
Q: Pourriez-vous offrir des échantillons gratuits ?
A: Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q: Quel est votre champ d'activité ?
A: Notre champ d'activité est leservice d'exportateur de pièces d'automatisation en conteneur complet, et la vente devérins pneumatiques, traitement de source d'air, électrovannes,vannes pneumatiques,vannes motorisées, vannes en laiton, vannes hydrauliques, vérins hydrauliques, raccords pneumatiques et hydrauliqueset manomètresetc.
Q:Quels types de produits pouvez-vous fabriquer ?A: Nous pouvons fabriquer de nombreux types de traitement de matériaux en acier inoxydable
,laiton, aluminium. comme les vannes haute pression, vannes solénoïdes / vannes électriques /vannes d'eau/vannes pneumatiques / vérins pneumatiques/ vannes hydrauliques / accumulateurs hydrauliqueset ainsi de suite.Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?A: Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q: Pouvez-vous fournir des produits d'origine de marques pneumatiques et hydrauliques célèbres ?A: Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
Q:
Y a-t-il une garantie disponible ?
A: Oui, normalement les produits ont une garantie de qualité d'un an.
Q: Le raccordement est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
Contre-mesures pour environnement extrêmement froid Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un produit d'étanchéité ou du ruban est généralement utilisé en complément pour améliorer l'effet d'étanchéité.
Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.
Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm ² ?
A: 1MPa=10bar≈145psi≈10kg Q: Qu'est-ce qui cause généralement le brûlage des bobines de vanne solénoïde ?
A: Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort,
environnement
chaud, fortes vibrations, etc.
Q:
Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attention Contre-mesures pour environnement à haute température
Contre-mesures pour environnement extrêmement froid Joints
| Caoutchouc fluoré, PTFE |
Nitrile basse température, caoutchouc silicone, polyuréthane |
Lubrification |
| Graisse synthétique haute température (faible volatilité) |
Graisse basse température (point de goutte bas, faible viscosité) |
Traitement de l'alimentation en air |
| Renforcer le refroidissement, élimination efficace de l'eau |
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique |
Composants métalliques |
| Prévoir un jeu de dilatation |
Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid |
Composants de contrôle |
| Bobines de qualité haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie |
Installer des boîtiers d'isolation, chauffage localisé, éviter la condensation due au froid |
Installation |
| Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
|
|
|
|
