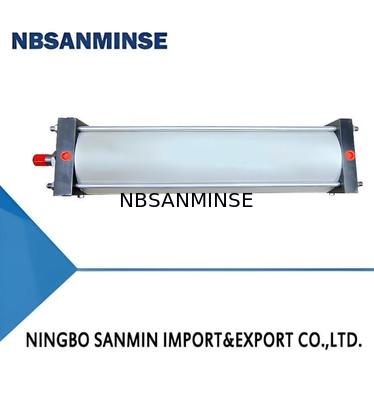

10A-2 Bouteille d'air pneumatique ISO avec trou Φ125, Φ160, Φ200, Φ250 Bouteille énorme lourde

I. Caractéristiques

1. Les dimensions de l'installation sont conformes à la norme ISO (norme internationale).
2. La lubrification sans huile (optionnelle lubrifiée à l'huile) évite la contamination par les gaz d'huile et le lubrifiant à brume d'huile peut être omis.
3. Les pièces principales sont fabriquées en acier au carbone de haute qualité, robuste et durable, adapté au travail dans des conditions difficiles.

II. Symboles graphiques et apparence

III. Modèle

IV. Principaux paramètres techniques

1. Le trou de cylindre: Φ125, Φ160, Φ200, Φ250 (mm)
2. Trait de coussin: 20, 23, 23, 25 mm
3. Traction maximale: 2000 mm
4. Plage de pression de travail: 1 à 10 bar
5. Pression à l'épreuve: 15 bar
6. Plage de vitesse de fonctionnement: 50 à 700 mm/s
7. Plage de température de fonctionnement: -25 °C à +80 °C (sous conditions de non-congélation)
8. Moyen de travail: Air comprimé purifié
9. Lubrification: pas nécessaire (optionnellement lubrifiée à l'huile)

V. Conception et dimensions de l'installation

1. Type de base (type SD) ISO

VI. Contour et dimensions des accessoires pour les extrémités des tiges

• Type T (bâton de raccordement à roue unique)
•
• Type Y (bâton de connexion en forme de fourchette avec broche)
•
•
