Détails sur le produit:
|
| Pression de preuve: | 10 (barre) | Angle de rotation: | 90 180 (degrés) |
|---|---|---|---|
| Angle de réglage: | ±5 (degrés) | Angle d'amortissement: | 20 (degrés) |
| Matériel: | Aluminium | Plage de température de fonctionnement (℃): | -25 ¢ + 70 |
| Mettre en évidence: | 10 bar soupape électromagnétique à résistance à la pression,Ventilateur d'air à angle de basculement de 90 à 180 degrés,±5 degrés d'angle de réglage de la soupape magnétique pneumatique |
||
II. Modèle
![]()
| ① | Formulaire d'installation | SD, FA, FB | ||
| ② | Forage du cylindre | QGK-2 | Il y a une différence de fréquence. | |
| QGK-1 | Le nombre de points de contact doit être égal ou supérieur à: | |||
| ③ | Angle de basculement | 90° et 180° | ||
| ④ | Commutateur | code | modèle | |
| Je | FD-21R | |||
| H est | Le FD-19RV | |||
| Une | Résultats de l'enquête | |||
| ⑤ | Nombre de commutateurs | 2 pour les produits standard | ||
| ⑥ | Forme de l'arbre de sortie | T | Chasse à l'élastique | |
| T₂ | Département d'exploitation | |||
Remarque: les commutateurs SR1 ne sont applicables qu'aux cylindres pivotants de vitesses de petite taille avec Φ20·Φ40. Les commutateurs FD-21R et SR401 ne sont applicables qu'aux cylindres pivotants de vitesses de moyenne taille avec Φ63·Φ125.
| Nom de l'article | Type de base (QGK-1) | Type de base (QGK-1R) | Avec type de commutateur (QGK-2) | Avec type de commutateur (QGK-2R) |
| Modèle | QGK-1 | Le QGK-1R | QGK-2 | Le QGK-2R |
| Le trou de cylindre (mm) | Le nombre de points de contact doit être égal ou supérieur à: | Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | ||
| Plage de pression de travail (bar) | 1 ¢ 7 | 1 ¢ 10 | ||
| Pression de résistance (barres) | 10 | 15 | ||
| Angle de basculement (en degrés) | 90,180 | |||
| Angle de réglage (en degrés) | À cinq. | |||
| Le couple nominal (N·m) (à 5 bar) | Φ63:34.3;Φ80:66.6;Φ100:120.5;Φ125:319 | Φ20:2;Φ25:2.8;Φ32:3.5;Φ40:5.7 | ||
| Plage de température de fonctionnement (°C) | -25 ̊+70 ̊ (dans des conditions de non-congélation) | |||
| Mécanisme d'amortissement | Couchage réglable des deux côtés | Couchage réglable d'un côté | ||
| Angle de rembourrage (en degrés) | 20 | Φ20,Φ25,Φ32:35;Φ40:32 | ||
| Lubrification | {Non lubrifié (optionnellement lubrifié) | |||
Note: Pour éviter un choc causé par une énergie d'impact supérieure à la capacité d'absorption du dispositif d'amortissement du cylindre, veuillez utiliser un amortisseur séparé pour absorber l'énergie d'impact.
| Modèle (avec câble flexible de 1,5 m) | FD-21R | Le FD-19RV | ||
| Plage de tension de fonctionnement (V) | 5 ̊240 DC/AC | 5 ̊240 DC/AC | ||
| Plage de courant de fonctionnement (mA) | 100 (maximum) | |||
| Capacité de contact maximale | 10W (maximum) | Le système de freinage doit être équipé d'un système de freinage de freinage. | ||
| Temps de fonctionnement | ||||
| Temps de récupération | ||||

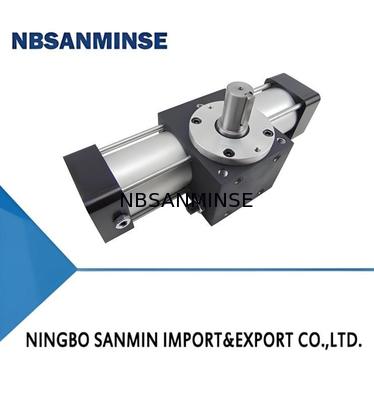

1.QGK-1 cylindre oscillant à support et à pignon de taille moyenne
SD (type de base)
![]()
![]()
Le type de l'axe de sortie unique (QGKG-1T)
Nom de l'organisme:Méthode d'ajustement de l'angle d'oscillation: pour les cylindres qui oscillent à 90°, régler les vis 1 et 3.
![]()
![]()
QGK-1RT Arbre de sortie unique (avec type de commutateur)
![]()
QGK-1T2 (double puits de sortie)
![]()
![]()
Dessin de contour du cylindre oscillant à pivotement et à support de petite taille
![]()
![]()
Tracé du cylindre oscillant à double sortie de type petit support et pignon
![]()
Nom de l'organisme:Dans le tableau, L, L1 et □N sont les dimensions d'installation pour les doubles arbres de sortie.
Tableau de dimensions des accessoires pour cylindre oscillant à support et à pignon de petite taille de type QGK-2
![]()
Q: Pouvez-vous offrir des échantillons gratuits?
R: Oui, mais cela dépend des produits, S'il vous plaît contactez-nous Le produit doit être présenté à l'hôpital. ou par whatsapp 0086 15168536055
Quelle est votre activité?
R: Notre domaine d'activité estservice de pièces d'automatisation pour exportateurs avec conteneur complet et venteune bouteille d' air, un traitement de source d' air, une soupape magnétique,une soupape d'air,une soupape de motorisation,une soupape en laiton, une soupape hydraulique, une bouteille hydraulique, l'air et le pétrolele montage, manomètreet ainsi de suite.
- Je ne sais pas.WQuels types de produits pouvez-vous fabriquer?
R: Nous pouvons fabriquer de nombreux types d'acier inoxydable, cuivre, aluminiumle traitement des matériaux.comme hautla pression Valve / soupape magnétique / soupape électriquesoupape d'eau/soupape pneumatique/cylindre à air/ vanne hydraulique / accumulateur hydrauliquedes produits, etc.
Q: Le produit peut-il être fabriqué avec notre logo et notre marque?
R: Oui, bien sûr, nous pouvons faire. Nous sommes fournisseur OEM depuis des années et professionnel pour faire. Mais vous devez nous donner l' autorisation si c' est possible.
Q: Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques originaux?
R: Oui, nous pouvons fournir des produits tels que Festo,Smc,CKD,Burket,Hydac,Rexroth,Siemens,Rosemount,Marsh,Endress+Hauser etc.
- Je ne sais pas. Y a-t-il une garantie?
R: Oui, normalement, les produits ont une garantie de qualité d'un an.
Q: Le connecteur est-il en système britannique ou métrique?
A: Je suis désolé. Le fil G est cylindrique et ne se scelle pas, nécessitant des joints supplémentaires pour éviter les fuites.et les fils internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrésL'étanchéité est obtenue par la déformation des fils, et le scellant ou le ruban adhésif est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.
Le fil G est un tuyau cylindrique droit utilisé pour les connexions non scellées; le fil PT est un tube conique qui repose sur la déformation et l'étanchéité du fil lui-même;NPT est également un tube conique avec un profil dentaire angle de 60 degrés, principalement utilisée en Amérique du Nord
Q: Comment convertir les unités de pression: MPa, bar, psi, kg/cm2?
R: 1 MPa = 10 bar≈145 psi≈10 kg
Q. Quelles sont les causes habituelles de l'épuisement des bobines de soupapes électromagnétiques?
R: Voltage et hz incorrects, commutation fréquente, tête de pilote entrant dans le liquide, problème de noyau de soupape et de ressort,Environnement chaud, forte vibration etc.
- Je ne sais pas. Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids?
| Point focal | Contre-mesures pour l'environnement à haute température | Contre-mesures dans les environnements extrêmement froids |
| Les joints | Fluor caoutchouc, PTFE | Nitrile à basse température, caoutchouc de silicone, polyuréthane |
| Lubrification | Graisse synthétique à haute température (faible volatilité) | Graisse à basse température (faible point de coulée, faible viscosité) |
| Traitement de l'air | Renforcer le refroidissement, éliminer efficacement l'eau | Séchage au point de rosée ultra-faible (type réfrigération + adsorption), traçage thermique |
| Composants métalliques | Dégagement des réserves | Sélectionnez des matériaux avec une ténacité à basse température, empêchez les fuites dues au rétrécissement au froid |
| Composants de contrôle | Des bobines de qualité résistantes à la chaleur, dissipation de chaleur, faible consommation d'énergie | Installez des boîtes isolantes, chauffage local, empêchez la condensation froide |
| Installation | Garder à l'écart des sources de chaleur, ajouter des plaques isolantes thermiques | Éviter l'exposition au vent et à la neige, envelopper avec des matériaux isolants thermiques |
