Détails sur le produit:
|
| Modèle: | 10A-2 | Pression de preuve: | 15 (barre) |
|---|---|---|---|
| Forme d'amortissement: | protection de coussin | Courant de démarrage: | AC220V |
| Température de fonctionnement: | -25 ~ +80℃ | Matériel:: | aluminium |
| Mettre en évidence: | 10Y-1 modèle cylindre pneumatique à air,Bouteille d'air à pression de 15 bar,Cylindre pneumatique à coussin à coussin |
||
1Les pièces sont en alliage d'aluminium, légers et de petit volume.
2.Les dimensions de l'installation sont conformes à la norme ISO (norme internationale).
3La lubrification sans huile (grâce à la lubrification à l'huile est également disponible), évitant ainsi la pollution par les gaz d'huile, et le lubrifiant à brume d'huile peuvent être omis.
4Il existe de nombreuses variétés et spécifications, et des bouteilles combinées avec interrupteurs et vannes sont disponibles,
en économisant du temps de raccordement et en facilitant l'entretien et l'exploitation.

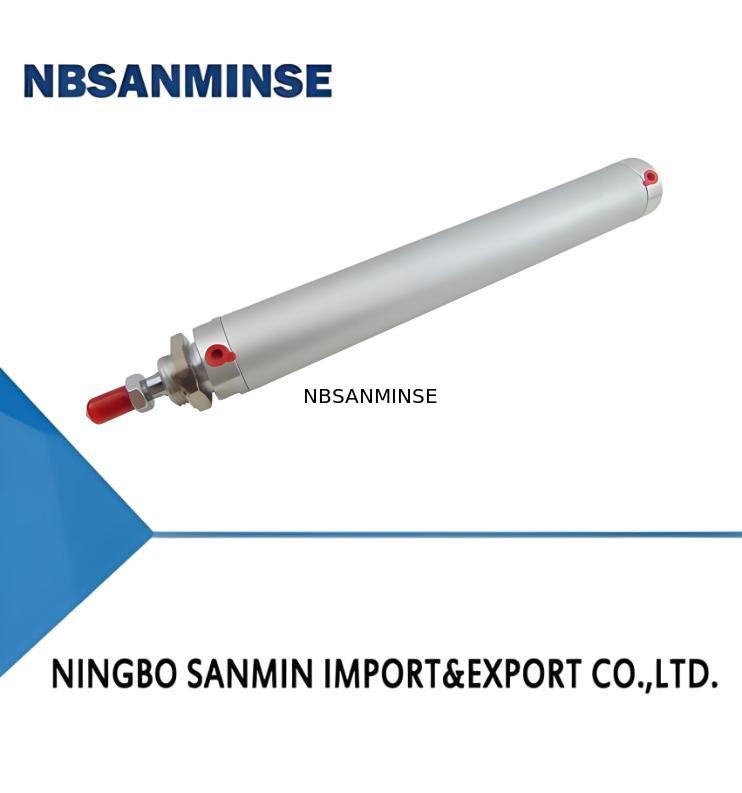

II. Symboles graphiques et apparence
![]()
III. Modèle
![]()
| ① | Modèle de cylindre | Voir le tableau des performances des cylindres pour plus de détails | |||
| ② | Formulaire d'installation | Voir le schéma de la page suivante pour plus de détails | |||
| ⑤ | Formulaire de couverture arrière | Voir le schéma de la page suivante pour plus de détails | |||
| Le code | S | P | Le K. | ||
| Nom | Type de base | Port axiale | Le FD-13RV | ||
| ⑥ | Mode de fonctionnement de la vanne | A: Appuyez sur le type lorsque l'alimentation est activée | |||
| B: type de traction lorsqu'il est alimenté | |||||
| ⑦ | Voltage de fonctionnement de la soupape | 5Pour les véhicules à moteur électrique | |||
| 8:DC24V | |||||
| ⑧ | Modèle de commutateur | Voir le tableau des performances du commutateur pour plus de détails | |||
| Le code | Le K. | H est | |||
| Nom | Le numéro de série FD-03 | Le FD-13RV | |||
| ⑨ | Nombre de commutateurs | ||||
| ⑩ | Accessoires de raccordement à l'extrémité des tiges | Voir le schéma 10Y-1 pour plus de détails. | |||
| Variété | Type standard | Avec type de commutateur | Avec type de vanne | Avec type de soupape et de commutateur |
| Modèle | 10Y-2 | 10Y-2R | 10Y à 2V | 10Y-2K |
| Le trou de cylindre (mm) | Le nombre de points de contrôle doit être supérieur ou égal à: | |||
| Traction maximale (mm) | Φ20:300,Φ25:400;Φ32:500;Φ40:600;Φ50:700 | |||
| Traction maximale (mm) | Il n'y a pas de limite | 37 | Il n'y a pas de limite | 37 |
| Plage de pression de fonctionnement (barres) | 0.5 ¢ 10 | 1.5 ¢ 10 | ||
| Pression de résistance (bar) | 15 | |||
| Plage de vitesse de fonctionnement (mm/s) | 50 ¢ 700 | 50 ¢ 500 | ||
| Plage de température de fonctionnement (°C) | -25 +80 (dans des conditions non congelantes) | |||
| Moyen de travail | Air comprimé sec et propre | |||
| Forme de rembourrage | Le coussin | |||
| Fourniture de pétrole | Pas nécessaire (ou lubrifié à l'huile) | |||
| Modèle | Le numéro de série FD-03 | ||
| Plage de tension de fonctionnement | 5 ̊240V CC/CA | ||
| Plage de courant de fonctionnement | Le système de freinage doit être équipé d'un dispositif de freinage. | ||
| Capacité de contact maximale | 10W (maximum) | ||
| Temps de fonctionnement | |||
| Temps de récupération | |||
| Paramètre | Ventilateur directionnel à solénoïde unique 2/5 | |||
| Variété | A: Appuyez sur le type lorsque l'alimentation est activée | B: type de traction lorsqu'il est alimenté | ||
| Voltage nominal | Pour les appareils de type à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un système de commande numérique. | |||
| Fluctuation de tension admissible | ± 10% | |||
| Courant de départ | Les caractéristiques suivantes sont utilisées:0.028A | |||
| Courant de maintien | Pour les appareils de type "Automatic":0.015A; DC24V:0.09A | |||
| Consommation d'électricité | Pour les appareils de type "Automatic":1.8W | |||
| Pour les appareils électroniques:2.2W | ||||
| Classe d'isolation | B. Pour | |||
| Plage de pression de fonctionnement | 1.5 ¢ 10 bar | |||
![]()
![]()
![]()
1.Les dimensions des accessoires de cylindres pour les cylindres de la série 10Y-2 sont les mêmes que pour les cylindres 10Y-1 avec Φ20 Φ50.lors du calcul des dimensions d'installation des bouteilles 10Y-2,, ils peuvent être calculés en se référant au présent tableau et aux dimensions des accessoires de cylindres pour la série 10Y-1.
2.Les formulaires d'installation SD, FA et LS pour les bouteilles 10Y-2 (type standard) avec les dimensions de trou Φ20 et Φ25 sont conformes à la norme ISO.
3.Veuillez vous référer aux formulaires d'installation et aux formulaires de raccordement de la série 10Y-1 pour les formulaires d'installation et les formulaires de raccordement de la série 10Y-2 avec Φ20?? Φ50.
