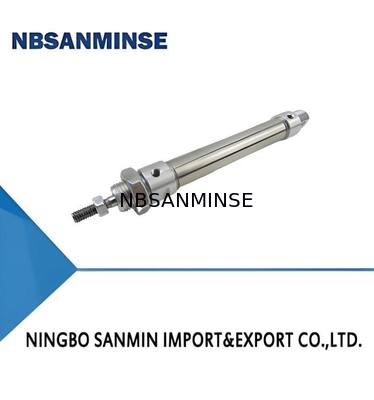

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar
10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar

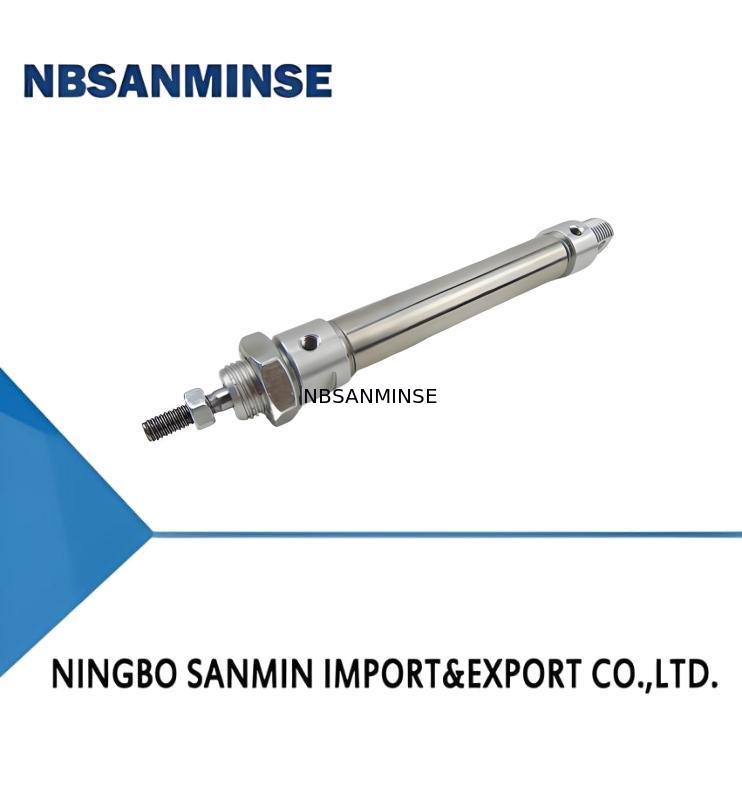

Image Grand :  10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: NBSANMINSE
Certification: ISO9001
Numéro de modèle: 10 ans-1
Conditions de paiement et expédition:
Quantité de commande min: 10 pièces
Prix: Négociable
Détails d'emballage: boîte
Délai de livraison: 5-30 jours
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 10000 pièces
Contact

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar

description de
Forme d'amortissement: protection de coussin Pression de preuve: 15 (barre)
Température de fonctionnement: -25 ～ +80(℃) Approvisionnement en pétrole: Non requis
Vitesse de fonctionnement: 50～500(mm/s) Matériel: Acier inoxydable
Mettre en évidence:

10Y-1 modèle cylindre pneumatique à air

,

Bouteille d'air à pression de 15 bar

,

Cylindre pneumatique à coussin à coussin

I. Caractéristiques

1Les pièces sont en alliage d'aluminium, légers et de petit volume.

2.Les dimensions de l'installation sont conformes à la norme ISO (norme internationale).

3La lubrification sans huile (grâce à la lubrification à l'huile est également disponible), évitant ainsi la pollution par les gaz d'huile, et le lubrifiant à brume d'huile peuvent être omis.

II. Modèle

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar 0

① Modèle de cylindre Voir le tableau des performances des cylindres pour plus de détails
② Formulaire d'installation Voir le schéma de la page suivante pour plus de détails
⑤ Formulaire de couverture arrière Voir le schéma de la page suivante pour plus de détails
Le code S P Le K.
Nom Type de base Port axiale Le FD-13RV
⑥ Mode de fonctionnement de la vanne A:Poussez lorsque l'appareil est alimenté
B:Type de traction lorsqu'il est alimenté
⑦ Voltage de fonctionnement de la soupape 5Pour les véhicules à moteur électrique
8:DC24V
⑧ Modèle de commutateur Voir le tableau des performances du commutateur pour plus de détails
Le code Le K. H est
Nom Le numéro de série FD-03 Le FD-13RV
⑨ Nombre de commutateurs
⑩ Accessoires de raccordement à l'extrémité des tiges Voir le schéma de la page suivante pour plus de détails

III. Symboles graphiques et apparence

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar 1

IV. Principaux paramètres techniques

1Principaux paramètres techniques de la bouteille

Variété Type standard Avec type de commutateur Avec type de vanne Avec type de vanne et de commutateur
Modèle 10Y-1 10Y-1R 10Y-1V 10Y-1K
Pour les véhicules à moteur électrique Le nombre de points de contrôle doit être supérieur à: Le numéro de série est le numéro de série.
Traction maximale (mm) Pour les véhicules à moteur à combustion200;Φ12,Φ16:300;Φ20,Φ25:400;φ32:500;Φ40:600;φ50:800
Traction maximale (mm) Il n'y a pas de limite 37  Il n'y a pas de limite 37
Plage de pression de fonctionnement (barres) Les données sont fournies par les autorités compétentes de l'État membre.0.5 ¢ 10 1.5 ¢ 10
Pression de résistance (bar) 15
Région de vitesse de fonctionnement ((mm/s) Φ8~16:50 ¥500;20~50:50 ¥700 50 à 500
Plage de température de fonctionnement ((°C) -25 ̊+80 ̊ (dans des conditions de non-congélation)
Moyen de travail Air comprimé sec et propre
Forme de rembourrage Le coussin
Fourniture de pétrole Pas nécessaire ((L'huile lubrifiée est également disponible)

2Principaux paramètres techniques du commutateur

Modèle Le numéro de série FD-03 Le FD-13RV
Plage de tension de fonctionnement 5 ~ 240 V CC/CA 5 ~ 240 V CC/CA
Plage de courant de fonctionnement Le système de freinage doit être équipé d'un dispositif de freinage. 500 mA
Capacité de contact maximale 10W (maximum) 10W (maximum)
Courant de fuite 0  Aucune
Lumière d'indicateur LED rouge LED jaune
Temps de fonctionnement
Temps de récupération
Résistance aux chocs 30 g 30 g

Nom de l'organisme:

1 L'interrupteur FD-03R est applicable aux bouteilles avec un trou Φ8 Φ50.

2 FD-13RV est applicable aux bouteilles avec un trou Φ8 Φ50.

3 Pour les principaux paramètres techniques de la vanne, veuillez consulter le tableau des vannes des bouteilles de la série 10Y-2.

V. Conception et dimensions de l'installation

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar 2

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar 3

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar 4

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar 5

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar 6

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar 7

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar 8

10Y-1 mini bouteille d'air en acier inoxydable avec conception de vanne et d'interrupteur 10bar 9
