I. Caractéristiques
1. Un nouveau produit développé indépendamment en digérant et en absorbant les technologies étrangères avancées.
2. Petite dimension axiale, structure compacte, légère et belle.
3. Installation directe, pas besoin d'accessoires d'installation.
4. Lubrification sans huile (lubrifiée à l'huile également disponible), évitant la pollution huile-gaz, et le lubrificateur de brouillard d'huile peut être omis.

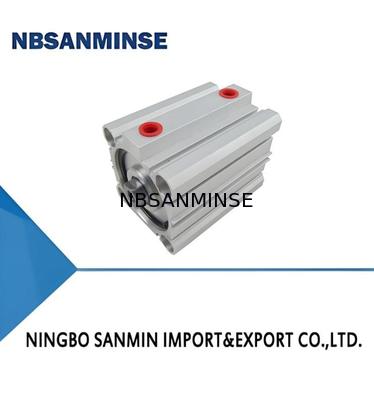

II. Symboles graphiques et apparence
QGY (Type standard)
QGY (D) (Type standard à simple effet à ressort avant)
QGYR (Avec type de commutateur)
QGYR (D) (Type standard à simple effet à ressort avant avec commutateur)
Paramètres techniques principaux du cylindre
| Modèle |
QGY,QGYR |
QGY(D),QGYR(D) |
| Alésage du cylindre (mm) |
20,25,32,40,50,63,80,100,
125 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
φ125 |
| Pression d'épreuve (bar) |
15 |
| Pression de service (bar) |
1～10 |
2～10 |
| Plage de température de fonctionnement (℃) |
-25 ～ +80 (en conditions non gelées) |
| Course maximale (mm) |
Φ20~Φ25:30;
Φ32~Φ125:50 |
Φ20~Φ25:30;Φ32~Φ40:35;Φ50~Φ100:40;φ125:50 |
| Course maximale (mm) |
Air comprimé purifié et sec |
| Milieu de travail |
Non requis (lubrifié à l'huile également disponible) |
| Ressort pour course maximale |
Force de réaction initiale (N) |
|
14.5 |
22.8 |
32 |
51.8 |
72 |
83.2 |
115.5 |
128.7 |
488 |
| Force de réaction finale (N) |
|
48.1 |
57 |
102 |
142.5 |
216 |
211.2 |
247.5 |
260.7 |
1442 |
Modèle et paramètres techniques principaux du commutateur
| Code |
Modèle |
Alésage applicable |
Plage de tension de fonctionnement |
Plage de courant de fonctionnement |
Capacité de contact maximale |
| V |
FD-72R |
Φ20~Φ100 |
5～240V DC/AC |
100mA(max) |
10W |
Dessin extérieur du cylindre mince QGY
Plage d'alésage : Φ20～Φ25
Plage d'alésage : Φ32～Φ125
Dessin extérieur du cylindre mince à simple effet à ressort avant QGY (D)
Plage d'alésage : Φ20～Φ25
Plage d'alésage : Φ32～Φ125
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q: Quelle est votre portée commerciale ?
R: Notre portée commerciale estservice d'exportateur de pièces d'automatisation avec conteneur complet, et vente decylindre pneumatique, traitement de source d'air, électrovanne,vanne d'air,vanne motorisée, Vanne en laiton, vanne hydraulique, cylindre hydraulique, raccord air et huile , manomètre etc.
Q:Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types de traitement de matériaux en acier inoxydable,
, laiton, aluminium.comme les vannes haute pression, électrovannes, vannes électriques, vannes d'eau, vannes pneumatiques, cylindres pneumatiques, vannes hydrauliques, accumulateurs hydrauliques, etc. Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?R: Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q: Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques célèbres d'origine ?R: Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser, etc. Q:Y a-t-il une garantie disponible ?R: Oui, normalement les produits ont une garantie de qualité d'un an.Q: Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?R:Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en complément pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.
Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm ² ?
R: 1MPa=10bar≈145psi≈10kg
Q: Qu'est-ce qui cause généralement le brûlage des bobines d'électrovanne ?
R: Tension et fréquence incorrectes, commutation fréquente, entrée de liquide dans la tête pilote, problème de noyau de vanne et de ressort,
Traitement de l'alimentation en air chaud, fortes vibrations, etc.
Q:
Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?
Point d'attention Contre-mesures pour environnement à haute température
Contre-mesures pour environnement extrêmement froid
Joints
Caoutchouc fluoré, PTFE
Nitrile basse température, caoutchouc silicone, polyuréthane
LubrificationGraisse synthétique haute température (faible volatilité) Graisse basse température (point de goutte bas, faible viscosité)
Traitement de l'alimentation en air Renforcer le refroidissement, élimination efficace de l'eau
| Séchage à point de rosée ultra-bas (réfrigération + type adsorption), traçage thermique |
Composants métalliques |
Réserver un jeu de dilatation |
| Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid |
Composants de contrôle |
Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie |
| Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid |
Installation |
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
| Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
|
|
|
|
|
|
|
|
|
|
|
