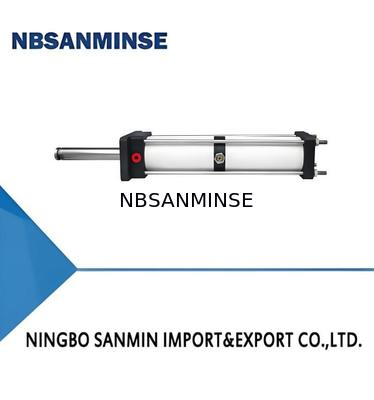

QGT Bouteille d'air La grande force d'impact générée par l'air comprimé s'applique à l'impression, au ponçage, au blanchiment et à la faible consommation d'air

QGT Bouteille d'air La grande force d'impact générée par l'air comprimé s'applique à l'impression, au ponçage, au blanchiment et à la faible consommation d'air
QGT Bouteille d'air La grande force d'impact générée par l'air comprimé s'applique à l'impression, au ponçage, au blanchiment et à la faible consommation d'air

Image Grand :  QGT Bouteille d'air La grande force d'impact générée par l'air comprimé s'applique à l'impression, au ponçage, au blanchiment et à la faible consommation d'air

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: NBSANMINSE
Certification: ISO9001
Numéro de modèle: QGT
Conditions de paiement et expédition:
Quantité de commande min: 10 pièces
Prix: Négociable
Détails d'emballage: boîte
Délai de livraison: 5-30 jours
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 10000 pièces
Contact

QGT Bouteille d'air La grande force d'impact générée par l'air comprimé s'applique à l'impression, au ponçage, au blanchiment et à la faible consommation d'air

description de
Angle d'amortissement: 2~8 (degrés) Température moyenne et ambiante: -5~+60(℃)
Course S: 125(mm) Travail à impact maximum à P=6bar: 31,6(≥N·m)
Matériel: Aluminium Fréquence d'impact à P=6bar: 60 (fois/min)
Mettre en évidence:

Cylindre pneumatique à air de type QGT

,

2 à 8 degrés d'angle de rembourrage cylindre d'air pneumatique

,

Température de fonctionnement -5°C à +60°C Bouteille d'air pneumatique

I. Caractéristiques
  1. Utilise de l'air comprimé pour générer une force d'impact importante, adaptée à de multiples applications telles que l'impression, le découpage, l'estampage et l'assemblage.
  2. Structure simple, faible consommation d'air et grande force d'impact.
II. Modèle
QGT Bouteille d'air La grande force d'impact générée par l'air comprimé s'applique à l'impression, au ponçage, au blanchiment et à la faible consommation d'air 0
① Modèle de cylindre
② Type de montage (voir page suivante)
③ Alésage du cylindre (voir tableau ci-dessous)
④ Course (voir tableau ci-dessous)
III. Principaux paramètres techniques du cylindre
Cylindre Alésage (mm) Φ63 Φ80 Φ100 Φ125
Fonctionnement Pression (bar) 2~8
Support de travail Air comprimé séché avec brouillard d'huile, filtré pour éliminer l'eau
Température moyenne et ambiante (℃) -5~+60
Course S(mm) 125  160  200  250
Travail d'impact maximal à P=6bar (≥N ·m) 31,6  69  143  294
Course correspondant au travail d'impact maximum (mm) 60  80  110  132
Fréquence d'impact à P=6bar (fois/min) 60  50  40  30

 Remarque : Le travail d'impact maximum est à 0,55 S de la course dans le tableau.

IV. Symboles graphiques et types de montage

SD (type de base)

QGT Bouteille d'air La grande force d'impact générée par l'air comprimé s'applique à l'impression, au ponçage, au blanchiment et à la faible consommation d'air 1

J (type à montage sur pied axial)

QGT Bouteille d'air La grande force d'impact générée par l'air comprimé s'applique à l'impression, au ponçage, au blanchiment et à la faible consommation d'air 2

F (type à bride arrière)

QGT Bouteille d'air La grande force d'impact générée par l'air comprimé s'applique à l'impression, au ponçage, au blanchiment et à la faible consommation d'air 3

FQ (type à bride avant)

QGT Bouteille d'air La grande force d'impact générée par l'air comprimé s'applique à l'impression, au ponçage, au blanchiment et à la faible consommation d'air 4

QGT Bouteille d'air La grande force d'impact générée par l'air comprimé s'applique à l'impression, au ponçage, au blanchiment et à la faible consommation d'air 5

Q : Pourriez-vous offrir les aperçus gratuits ?

R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou WhatsApp 0086 15168536055

Q : Quelle est la portée de votre activité ?

R : Notre champ d’activité estservice de pièces d'automatisation pour exportateurs avec conteneur plein et ventecylindre d'air, traitement de la source d'air, électrovanne,vanne d'air,motoriser la vanne,Valve en laiton, valve hydraulique, cylindre hydraulique, air et huileconvenable, manomètreetc .

Question :WQuels types de produits pouvez-vous fabriquer ?

R : Nous pouvons fabriquer de nombreux types d’acier inoxydable, laiton, aluminiumtransformation des matériaux.comme hautpression Vanne / électrovanne / vanne électrique /vanne d'eau/vanne pneumatique/cylindre pneumatique/vanne hydraulique/accumulateur hydrauliqueproduits et ainsi de suite.

Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?

R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnel à fabriquer. Mais vous devez nous donner l'autorisation si c'est possible.

Q : Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques célèbres et originaux ?

R : Oui, nous pouvons fournir comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser, etc.

Question : Y a-t-il une garantie disponible ?

R: oui, normalement les produits bénéficient d'une garantie de qualité d'un an.

Q : Le connecteur est-il dans le système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?

UN: Le filetage G est cylindrique et ne se ferme pas tout seul, ce qui nécessite des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques et les filetages interne et externe deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue grâce à la déformation des filetages, et un mastic ou un ruban adhésif est généralement utilisé conjointement pour améliorer l'effet d'étanchéité.

Le filetage G est un tuyau droit cylindrique utilisé pour les connexions non scellées ; Le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; Le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.

Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?

A : 1MPa=10bar≈145psi≈10kg

Q : Qu’est-ce qui cause généralement l’épuisement des bobines d’électrovanne ?

R : tension et Hz incorrects, commutations fréquentes, tête pilote entrant dans le liquide, problème de noyau de valve et de ressort,environnement vibrations chaudes et fortes, etc.

Question : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?

Point de mise au point Contre-mesures pour les environnements à haute température Contre-mesures pour les environnements extrêmement froids
Scellés Caoutchouc fluoré, PTFE Nitrile basse température, caoutchouc silicone, polyuréthane
Lubrification Graisse synthétique haute température (faible volatilité) Graisse basse température (faible point d'écoulement, faible viscosité)
Traitement de l'alimentation en air Renforcer le refroidissement, élimination efficace de l'eau Séchage à point de rosée ultra bas (type réfrigération + adsorption), traçage thermique
Composants métalliques Espace libre pour l'expansion de la réserve Sélectionnez des matériaux résistants à basse température, évitez les fuites dues au retrait à froid
Composants de contrôle Bobines à haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie Installer des caissons d'isolation, du chauffage local, éviter la condensation froide
Installation Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique Évitez l'exposition au vent et à la neige, enveloppez-les avec des matériaux d'isolation thermique
