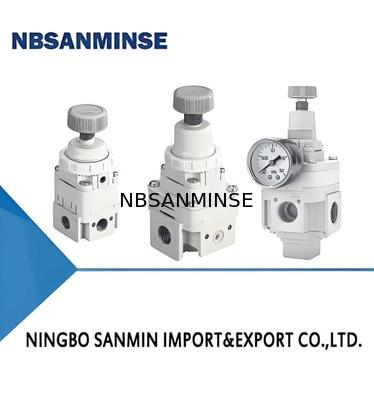

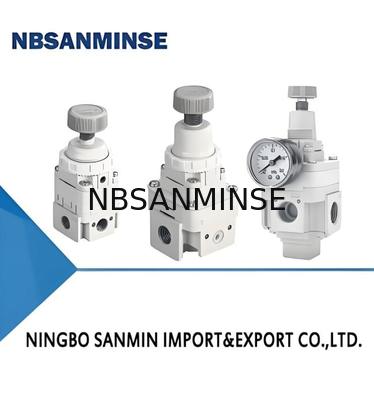

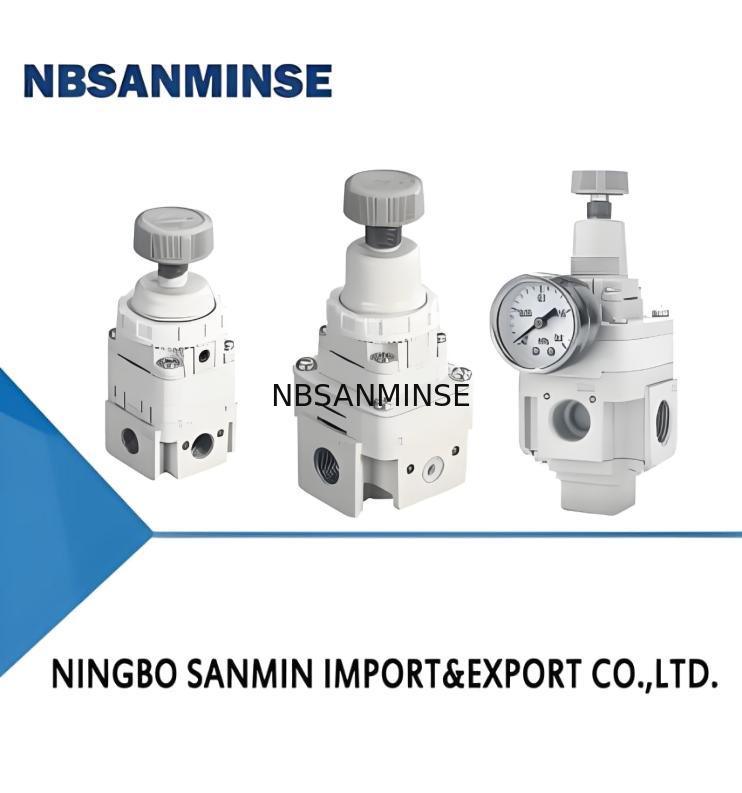

| IR |
1 |
2 |
0 |
0 |
□ |
01 |
B |
A |
| Code de spécification |
Taille du corps |
|
Plage de pression de régulation |
Direction d'échappement |
Type de filetage |
Taille du port |
Option |
|
|
1:IR1000 |
|
0 |
0.05~0.2MPa |
0 |
Échappement par le bas |
Nul |
Rc |
01 |
1/8 |
B |
Avec support |
|
|
2:IR2000 |
|
0.01~0.2MPa |
1 |
Échappement par l'avant |
N |
NPT |
02 |
1/4 |
G |
Manomètre |
|
|
3:IR3000 |
|
1 |
0.01~0.4MPa |
2 |
Échappement par l'arrière |
F |
G |
03 |
3/8 |
|
|
|
|
|
|
2 |
0.01~0.8MPa |
|
|
|
|
04 |
1/2 |
|
|
|
| IR |
1 |
2 |
0 |
0 |
□ |
01 |
B |
A |
| Code de spécification |
Taille du corps |
|
Plage de pression de régulation |
Direction d'échappement |
Type de filetage |
Taille du port |
Option |
|
|
1:IR1000 |
|
0 |
0.01~0.2MPa |
0 |
Échappement par le bas |
Nul |
Rc |
01 |
1/8 |
B |
Avec support |
|
|
2:IR2000 |
|
1 |
0.01~0.4MPa |
1 |
Échappement par l'avant |
N |
NPT |
02 |
1/4 |
G |
Manomètre |
|
|
3:IR3000 |
|
2 |
0.01~0.8MPa |
2 |
Échappement par l'arrière |
F |
G |
03 |
3/8 |
|
|
|
|
|
|
|
|
|
|
|
|
04 |
1/2 |
|
|
|
Fonction : Il est en état d'échappement, permettant au gaz dont la pression est supérieure à la pression régulée de s'échapper par le port de décharge après régulation de pression, afin d'assurer que la pression actuelle est stabilisée dans la plage de pression régulée. En cas de blocage, la pressurisation deviendra la pression d'admission et il n'y aura aucun effet de régulation.
Le principe de fonctionnement de la vanne rotative (série RZ000) : Le fluide s'écoule dans la plaque de vanne depuis le côté admission à travers l'orifice fixe. L'orifice fixe sur la plaque de vanne agit comme une buse sur la chambre d'air de la cavité B du siège de vanne. Par le changement de pression, la force exercée par le siège de vanne sur la plaque de vanne, la force du gaz entrant agissant sur la plaque de vanne et la force de fermeture du ressort de la plaque de vanne sont équilibrées. Simultanément, elle agit sur le diaphragme A et s'équilibre avec la force agissant sur le diaphragme pour ajuster la pression de consigne. Une fois que la pression de consigne est trop élevée, le diaphragme A est activé, la distance entre le siège de vanne et le disque de vanne augmente, la pression du disque de vanne diminue, et l'espace entre le siège de vanne et le disque de vanne devient de plus en plus grand. Le port d'échappement s'ouvre pour évacuer rapidement le gaz pressurisé côté admission. Dans ce mécanisme de guidage de type buse-volet, la déviation de pression est détectée, permettant ainsi une régulation précise de la pression.
| Spécifications standard |
Modèle - Type de base (Roue) |
|
|
| Fluide utilisé |
IR10□0-A |
IR20□0-A |
IR30□0-A |
| Pression garantie |
Air |
Air |
Air |
| Pression d'alimentation maximale |
1.5 MPa |
1.0 MPa |
- |
| Pression d'alimentation minimale [Note 1] |
Pression de consigne + 0.05 MPa |
Pression de consigne + 0.1 MPa |
- |
| Plage de pression de consigne |
IR1000-A : 0.005 ~ 0.2 MPa
IR1010-A : 0.01 ~ 0.4 MPa
IR1020-A : 0.01 ~ 0.8 MPa |
IR2000-A : 0.005 ~ 0.2 MPa
IR2010-A : 0.01 ~ 0.4 MPa
IR2020-A : 0.01 ~ 0.8 MPa |
IR3000-A : 0.01 ~ 0.2 MPa
IR3010-A : 0.01 ~ 0.4 MPa
IR3020-A : 0.01 ~ 0.8 MPa |
| Sensibilité [Note 2] |
Dans les 0,2 % de la pleine échelle |
Dans les 0,2 % de la pleine échelle |
Dans les 0,2 % de la pleine échelle |
| Répétabilité [Note 3] |
Dans les 0,5 % de la pleine échelle |
Dans les 0,5 % de la pleine échelle |
Dans les 0,5 % de la pleine échelle |
| Consommation d'air (ANR) [Note 3] |
Dans les 1 L/min |
Dans les 1 L/min |
Dans les 1 L/min |
| Taille du port |
1/8 |
1/4 |
1/4, 3/8, 1/2 |
| Port de manomètre |
1/8 (2 endroits) |
1/8 (2 endroits) |
1/8 (2 endroits) |
| Température ambiante et température du fluide en utilisation [Note 4] |
-5 ~ 60℃ (Pas de gel) |
-5 ~ 60℃ (Pas de gel) |
-5 ~ 60℃ (Pas de gel) |
| Masse (kg) [Note 5] |
0.13 |
0.23 |
0.47 |
Q : Pourriez-vous offrir des échantillons gratuits ?
R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q : Quelle est votre portée commerciale ?
R : Notre portée commerciale est service d'exportateur de pièces d'automatisation avec conteneur complet, et vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques , manomètres , etc.Q :
Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de traitement de matériaux en acier inoxydable,
laiton, aluminium . comme des vannes haute pression, vannes solénoïdes / vannes électriques / vannes à eau / vannes pneumatiques / vérins pneumatiques/vannes hydrauliques/accumulateurs hydrauliques et ainsi de suite.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le fabriquer. Nous sommes fournisseur OEM depuis des années et professionnels pour le fabriquer. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des produits pneumatiques et hydrauliques, des instruments de marques célèbres d'origine ?
R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser etc.
Q :
Y a-t-il une garantie disponible ?
R : Oui, normalement les produits ont une garantie de qualité d'un an.
Contre-mesures pour environnement extrêmement froid R :
Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.
Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.
Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ? R : 1MPa=10bar≈145psi≈10kg
Q : Qu'est-ce qui cause généralement le brûlage des bobines de vanne solénoïde ?
R : Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort,
environnement
chaud, fortes vibrations, etc.
Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attention Contre-mesures pour environnement à haute température
Contre-mesures pour environnement extrêmement froid Joints
| Caoutchouc fluoré, PTFE |
Nitrile basse température, caoutchouc silicone, polyuréthane |
Lubrification |
| Graisse synthétique haute température (faible volatilité) |
Graisse basse température (point de goutte bas, faible viscosité) |
Traitement de l'alimentation en air |
| Renforcer le refroidissement, élimination efficace de l'eau |
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique |
Composants métalliques |
| Réserver un jeu d'expansion |
Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid |
Composants de contrôle |
| Bobines de qualité haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie |
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation froide |
Installation |
| Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
|
|
|
|
