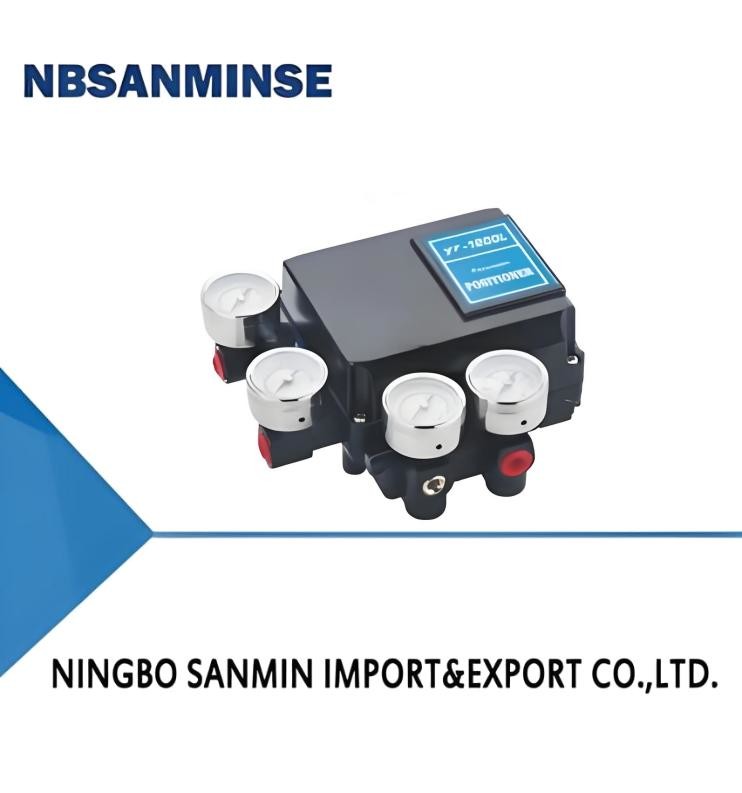

| Vanne pneumatique série YT 1200 Positionneur |
|
|
1. La structure de renforcement sismique, action sur le site de fortes vibrations et très stable.
2. Après plus d'un million de cycles de test de fatigue et de test sismique, pour assurer la stabilité des produits.
3. Vitesse de réaction. positionnement précis.
4. Grâce à un simple remplacement de pièces, un contrôle de course de 1/2 minute peut être réalisé.
5. Faible consommation d'air, bonne économie d'énergie.
6. La conversion du rôle positif et négatif est très simple.
|
Premièrement, Aperçu du produit
Le positionneur de vanne pneumatique série YT 1200 des produits du système de contrôle reçoit le signal de pression d'air de 3 ~ 15 psi, selon le dispositif de réglage de précision de la pression du signal de l'ouverture de la vanne. |
| Modèle |
YT1200L |
YT1200R |
| Projet |
Course linéaire |
Course angulaire |
| Simple effet |
Double effet |
Simple effet |
Double effet |
| Signal d'entrée |
0.2~1.0kgf/cm2 (3 ~ 15 psi), (Applicable également au processus et au contrôle) |
| Course |
Type standard : type 20~70mm
Sélection : 70~150mm
|
0~90° |
| Taille de l'interface d'alimentation en air |
Type standard : PT 1 / 4 (manomètre PT / 1 / 8)
Sélection : NPT 1 / 4 (manomètre NPT / 1 / 8)
|
|
Manomètre (pression de sortie)
|
Standard :
0~2.0kgf/cm²
0~4.0kgf/cm²
0~10kgf/cm²
|
Standard :
0~2.0kgf/cm²
0~4.0kgf/cm²
0~10kgf/cm²
|
| Alimentation pression |
1.4~7.0kgf/cm2(20~100psi) |
| Indice de protection |
IP66 |
| Came |
Linéaire |
| Température ambiante |
-20~70℃ |
| Linéaire |
±1.0%FS |
±2.0%FS |
| Degré de hystérésis |
±0.75%FS |
±1.0%FS |
| Sensibilité |
±0.3%FS |
±0.5%FS |
| Répétabilité |
±0.3%FS |
±0.5%FS |
| Consommation d'air |
3.0LPM(Sup=1.4kgf/cm2),11LPM(Sup=4.0kgf/cm2) |
| Débit |
80LPM(Sup=1.4kgf/cm2),200LPM(Sup=4.0kgf/cm2) |
| Matériau |
Aluminium moulé sous pression |
| Poids |
1.7kg |
| Modèle |
Action type |
Mode d'action |
Rétroaction pôle(YT-1200L) |
Rétroaction pôle(YT-1200R) |
Alimentation en air interface |
Température ambiante |
| YT1200 |
Modèle linéaire L |
S Simple effet |
1 40mm(Suivant) |
1 M6X40L |
1 PT |
S -20℃~70℃ |
| R Course angulaire |
D Double effet |
2 40~70mm |
2 NPT |
H -20℃~120℃ |
3 70~100mm |
|
|
3 M8X40L |
L -40℃~70℃ |
|
4 100~130mm |
|
|
4 M8X63L |
5 130~150mm |
|
|
|
|
5 Le.NAMUR.(standard) |
Q : Pourriez-vous offrir des échantillons gratuits ? |
|
|
R : Oui,
mais cela dépend des produits, veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055 Q : Quelle est votre portée commerciale ?
R : Notre portée commerciale est
le service d'exportation de pièces d'automatisation en conteneur complet, et la vente de cylindres pneumatiques, traitement de source d'air, électrovannes, vannes pneumatiques, vannes motorisées, vannes en laiton, vannes hydrauliques, vérins hydrauliques, raccords pneumatiques et hydrauliques , manomètres, etc.Q : Quels types de produits pouvez-vous fabriquer ?
R : Nous pouvons fabriquer de nombreux types de traitement de matériaux en acier inoxydable, laiton, aluminium.
comme des vannes haute pression / électrovannes / vannes électriques / vannes d'eau/vannes pneumatiques/ vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques et ainsi de suite.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des produits pneumatiques et hydrauliques, des instruments de marques célèbres d'origine ?R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.Q : Y a-t-il une garantie disponible ?
R : Oui, normalement les produits ont une garantie de qualité d'un an.
Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
R :
Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.
Caoutchouc fluoré, PTFE Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R : 1MPa=10bar≈145psi≈10kg
Q : Qu'est-ce qui cause généralement le brûlage des bobines d'électrovanne ?
R : Tension et fréquence incorrectes, commutation fréquente, entrée de liquide dans la tête pilote, problème de noyau de vanne et de ressort, environnement
chaud, fortes vibrations, etc.
Q :
Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?
Point d'attention
Contre-mesures pour environnement à haute températureContre-mesures pour environnement extrêmement froid Joints
Caoutchouc fluoré, PTFE Nitrile basse température, caoutchouc silicone, polyuréthane
| Lubrification |
Graisse synthétique haute température (faible volatilité) |
Graisse basse température (point de goutte bas, faible viscosité) |
| Traitement de l'alimentation en air |
Renforcer le refroidissement, élimination efficace de l'eau |
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Réserver un jeu de dilatation |
Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid |
| Composants de contrôle |
Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie |
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation froide |
| Installation |
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
|
|
|
|
|
|
