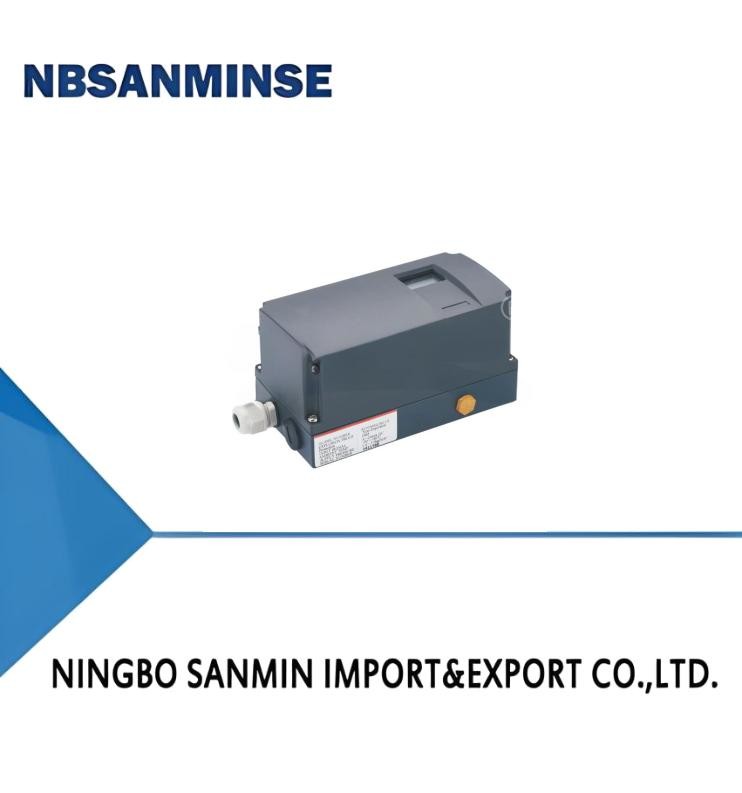

Positionneur de vanne électrique intelligent CN5000 |
|
|
1. Ce positionneur est entièrement numérique, haute fiabilité, bonne stabilité, petit volume, léger, etc.
2. Débogage pratique. Sans aucun outil, il suffit d'appuyer sur quelques boutons de l'interface du positionneur pour terminer le débogage.
3. Les fonctions sont simples à configurer et à régler : mode de réaction IS/quand, type d'ouverture/fermeture de la vanne, caractéristique de sortie, course droite ou angulaire, ainsi que réglages directs.
|
|
Premièrement, Présentation du produit
Le positionneur de vanne électrique intelligent CN5000, utilisant une opération et un fonctionnement entièrement numériques, convient aux actionneurs pneumatiques à course droite ou angulaire. Utilisation avec actionneur simple ou double effet. Le positionneur est un instrument à deux fils, offrant une fonction de régulation PID, mais servant de régulateur et de positionneur de dispositif de contrôle intelligent de haut niveau. Le positionneur contrôle les signaux d'entrée de 4 à 20 mA, le contrôle PID utilise une alimentation +24 VDC en série avec l'émetteur. En même temps, il convertit le signal de courant de sortie du régulateur complet en fonctions principales du régulateur d'entraînement, et positionne correctement la vanne en fonction du signal de commande de sortie du régulateur, en tenant compte du frottement de la tige de vanne en fonctionnement et de la force déséquilibrée causée par les changements de pression du fluide. Prend en charge le protocole de communication HART.
|
| Modèle |
CN5000 |
| Forme de rôle |
Simple effet |
Double effet |
| Signal d'entrée |
4-20mADC |
| Signal de courant minimum |
3,0 mA (type standard), 3,8 mA (HART) |
| Pression d'entrée d'air |
1,4-7 Kgf/cm² (0,14-0,7 MPa) |
| Course |
10-150 mm |
0-60° 0-90° |
| Interface d'alimentation |
G1/2, NPT 1/2 (option) |
Erreur d'hystérésis |
±0,5% F.S |
| Interface d'alimentation en air |
NPT 1/4 (option) |
Précision de répétition |
±0,3% F.S |
| Indice de protection |
IP65 |
Caractéristique de sortie |
Linéaire, pourcentage égal, ouverture rapide |
| Indice de sécurité antidéflagrant |
Ex iaⅡCT6 Gb |
Niveau de résistance aux tremblements de terre |
6G |
| Température de stockage |
-40-80℃ |
Communications (option) |
Communication HART |
| laiton, aluminium.empérature de fonctionnement |
-30-70℃ |
Rétroaction |
4-20mA (DC24V) |
| Humidité ambiante |
5-95% HR (à 40℃) |
Matériau |
Alliage d'aluminium |
| Linéaire |
±1% F.S |
laiton, aluminium.oids |
1,5 Kg |
| Impédance |
Ordinaire 325 Ω/20mA DC, HART 340 Ω/20mA DC |
Peinture |
Pulvérisation électrostatique époxy-polyester |
|
* Les paramètres ci-dessus sont basés sur une température atmosphérique de 20°C, une pression absolue de 760 mmHg et une humidité relative de 65% HR.
Troisièmement, Instructions d'installation
1. L'arbre principal se connecte au positionneur avec l'actionneur pneumatique. Les raccords de tuyauterie de sortie ne doivent pas présenter de fuites.
2. Appuyez sur la combinaison des touches "+" et "-" pour amener la vanne à mi-ouverture, observez si la valeur affichée est à 50%. Sinon, tournez le réglage de l'engrenage pour qu'il se situe dans cette plage. Appuyez sur la combinaison des touches "+" et "-" pour observer la plage de variation des valeurs de position de la vanne à l'écran : A. Course droite (20%-80%). B. Course angulaire (5%-95%).
3. Maintenez simultanément les touches de fonction et "+" enfoncées pendant plus de 5 secondes pour démarrer l'initialisation automatique.
4. Après le succès de l'initialisation, appuyez sur FINISH, puis appuyez sur la touche de mode de fonction pendant plus de 5 secondes pour quitter.
5. Maintenez la touche de fonction enfoncée pendant plus de 5 secondes pour entrer dans le menu. Cliquez sur la touche "+" pour changer la valeur, puis cliquez sur la touche "-" pour rétablir la valeur. Appuyez sur la touche de mode pendant plus de 5 secondes pour enregistrer et quitter.
|
| Modèle |
Forme fonctionnelle |
Calendrier de sortie |
Mode d'actionType de protection |
Interface électrique |
Circuit d'air |
Interface d'installationCN5000 |
0 Standard |
| Fonction |
Course droite
S Simple effet
|
N Type ordinaire |
1 G1/2 (option) |
1 Rc1/4 (options)
|
0 Accessoires d'installation standard (droite) |
1 Fonction de rétroaction de position de vanne |
R Course angulaire |
| D Double effet |
A Type sécurité intrinsèque |
2 NPT1/2 (option) |
2 NPT 1/4 (options) |
0 Accessoires d'installation (forme voir photo) |
2 HART |
_____ |
| _____ |
R : Oui, |
R : Oui, |
_____ |
R : Oui, |
R : Oui, |
3 Rétroaction de position de vanne + HART
_____
|
| _____ |
R : Oui, |
R : Oui, |
R : Oui, |
R : Oui, |
R : Oui, |
R : Oui, |
mais cela dépend des produits,
veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055 Q : Quelle est votre portée commerciale ? R : Notre portée commerciale est le
service d'exportation de pièces d'automatisation en conteneur complet, et la vente de
cylindres pneumatiques, traitement de source d'air, électrovannes, vannes pneumatiques, vannes motorisées, vannes en laiton, vannes hydrauliques, vérins hydrauliques, raccords pneumatiques et hydrauliques, manomètres , etc.Q : Quels types de produits pouvez-vous fabriquer ?
R : Nous pouvons fabriquer de nombreux types de traitement de matériaux en acier inoxydable,laiton, aluminium.comme les vannes haute pression / électrovannes / vannes électriques /
vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliqueset ainsi de suite.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si possible. Q : Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques d'origine célèbres ?R : Oui, nous pouvons fournir des marques comme Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.Q :Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?R :
Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un produit d'étanchéité ou du ruban est généralement utilisé en complément pour améliorer l'effet d'étanchéité.
Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.
Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R : 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
Graisse synthétique haute température (faible volatilité) R : Tension et fréquence incorrectes, commutation fréquente, entrée de liquide dans la tête pilote, problème de noyau de vanne et de ressort,
environnement
chaud, vibrations importantes, etc.
Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?
Point d'attention
Contre-mesures pour environnement à haute température
Contre-mesures pour environnement extrêmement froid
Joints
Caoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthane Lubrification
Graisse synthétique haute température (faible volatilité) Graisse basse température (point de goutte bas, faible viscosité)
| Traitement de l'alimentation en air |
Renforcer le refroidissement, élimination efficace de l'eau |
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Réserver un jeu de dilatation |
Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid |
| Composants de contrôle |
Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie |
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid |
| Installation |
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
|
|
|
|
|
|
|
|
|
