Les fils intérieurs et extérieurs en cuivre Les raccords en laiton se connectent aux tuyaux pour l'eau, l'huile et l'air
ContPerson : Ina Chen
Numéro de téléphone : 0086-15168536055
WhatsApp : +8615168536055
| Lieu d'origine: | Chine | Nom de marque: | NBSANMINSE |
|---|---|---|---|
| Numéro de modèle: | Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité. |
|
Détail Infomation |
|||
| Le code: | Les produits de la catégorie 1 doivent être soumis à un contrôle de conformité. | Taille (millimètres): | D0 50 50 D1 1/2NPT 3/4NPT D2 14 19 L1 35 45 L2 15 20 |
|---|---|---|---|
| Nom de la partie: | corps de soupape élément d'étanchéité roue à main | Matériel: | métal en fonte PTFE |
| Pression nominale: | 0.6Mpa | Épreuve de résistance: | 1.0mpa |
| Pression d'essai de l'étanchéité: | 0.6Mpa | Température de fonctionnement: | ≤200℃ |
| Moyen de travail: | Eau, vapeur | ||
Description de produit

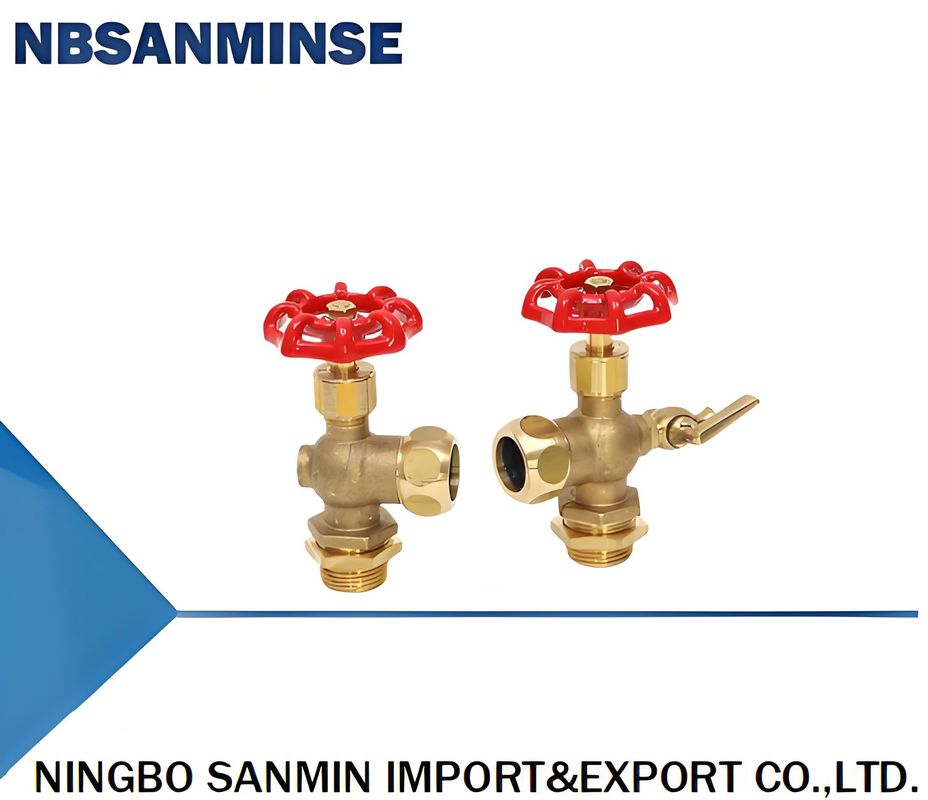

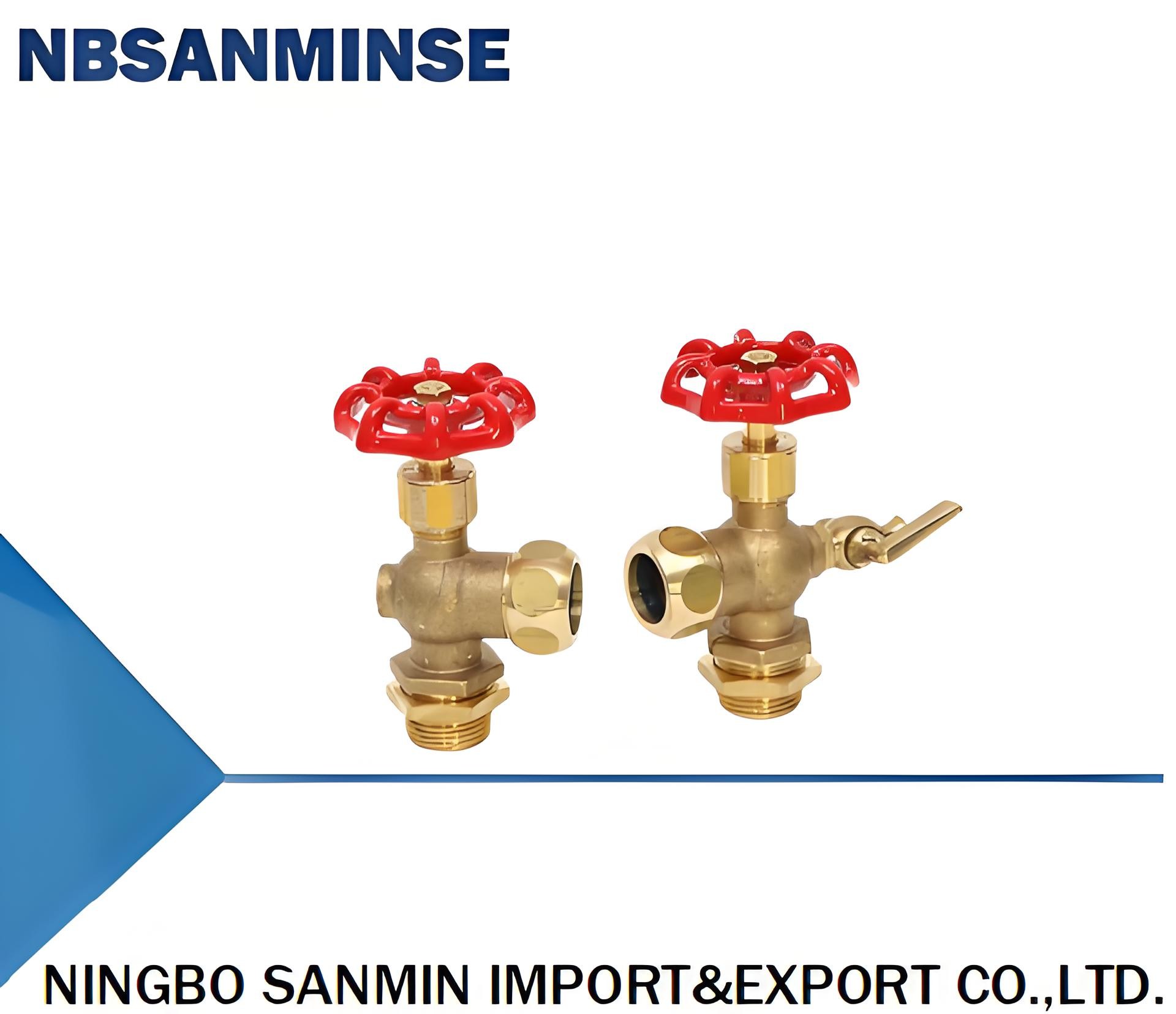

J29T-6T Jauge de niveau de l'eau principaux paramètres techniques pression nominale PN0,6 MPa pression d'essai de résistance 1,0 pression d'essai d'étanchéité 0,6 température de travail ≤ 200 °C milieu de travail: eau, vapeur
| code | taille ((mm) | Nom de la partie | le matériel | ||||
| D0 | D1 | D2 | L1 | L2 | corps de soupape | en cuivre | |
| Le nombre d'heures de travail est le suivant: | 50 | 1/2NPT | 14 | 35 | 15 | Élément d'étanchéité | PTFE |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 50 | 3/4NPT | 19 | 45 | 20 | roue à main | en fonte |
| Pression nominale | 0.6Mpa | ||||||
| pression d'essai de résistance | 1.0Mpa | ||||||
| Pression d'essai de l'étanchéité | 0.6Mpa | ||||||
| température de fonctionnement | ≤ 200°C | ||||||
| Moyen de travail | Eau, vapeur | ||||||
Manuel du produit
Le code: TL-104-15B1 B2,B3
Nom: Cuisinière à thé
(1) pression nominale PN0,6 MPa;
(2) Pression d'essai de résistance de 1,0 MPa;
(3) Pression d'essai d'étanchéité de 0,6 MPa;
(4) Température de fonctionnement ≤ 200 °C.
Cette jauge de niveau d'eau est adaptée à divers petits récipients sous pression et conteneurs de stockage de liquide, affichant le niveau de liquide.la surface d'étanchéité est en alliage de cuivrePendant l'installation, le fil externe D1 de la vanne de mesure du niveau d'eau est compatible avec le fil interne du récipient.En raison du raccordement fileté du corps de soupape de ce produit, il existe trois types différents de connexions filetées disponibles dans une seule spécification (voir le tableau ci-joint pour plus de détails).
| Numéro de série | Code du produit | Diamètre extérieur du tube en verre D | Fil de raccordement D1 | Distance de protection du foie | Taille de l'installation L1 | Distance du centre L |
| 01 | Le numéro de référence: | 12 ou 12.3 | G1/2 | 21 | 28 | Personnaliser selon les besoins de l'utilisateur (déterminer les dimensions pertinentes des tubes en verre, des anneaux d'étanchéité et des barres de protection) comme indiqué dans le tableau ci-dessous |
| 02 | Le numéro de référence: | 12 ou 12.3 | 1/2 NPT | 21 | 28 | |
| 03 | Le numéro de référence: | 12 ou 12.3 | ZG1/2 | 21 | 28 | |
| Remarque: lorsque le code de produit 104-15B1 quitte l'usine, les soupapes supérieure et inférieure sont équipées d'une écrousse de compression D1 filetée chacune. | ||||||
| Numéro | distance du centre L | code | spécifications | tube en verre | |
| diamètre extérieur | longueur | ||||
| 01 | 300 | Le numéro de référence: | G1/2 | 12 | 266 |
| 02 | 350 | Le numéro de référence: | G1/2 | 12 | 316 |
| 03 | 400 | Le numéro de référence: | G1/2 | 12 | 366 |
| 04 | 500 | Le numéro de référence: | G1/2 | 12 | 466 |
| 05 | 300 | Le numéro de référence: | 1/2 NPT | 12 | 266 |
| 06 | 350 | Le numéro de référence: | 1/2 NPT | 12 | 316 |
| 07 | 400 | Le numéro de référence: | 1/2 NPT | 12 | 366 |
| 08 | 500 | Le numéro de référence: | 1/2 NPT | 12 | 466 |
| 09 | 300 | Le numéro de référence: | ZG1/2 | 12 | 266 |
| 10 | 350 | Le numéro de référence: | ZG1/2 | 12 | 316 |
| 11 | 400 | Le numéro de référence: | ZG1/2 | 12 | 366 |
| 12 | 500 | Le numéro de référence: | ZG1/2 | 12 | 466 |
| Nom | Ventilateur supérieur | Valve inférieure | Ventilateur de décharge | Tubes en verre | Barre de protection |
| quantité | 1 | 1 | 1 | 1 | 2 |
