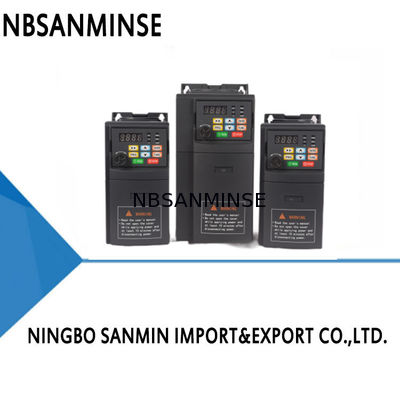

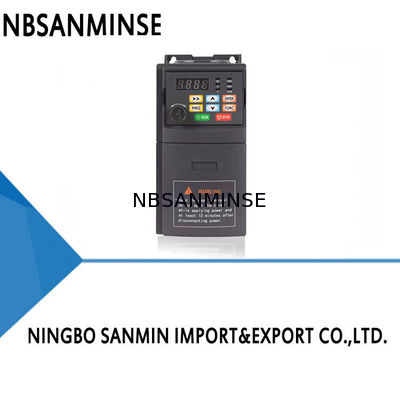

Données nominales du convertisseur de fréquence
|
| Modèle |
Puissance |
Alimentation
|
Courant de sortie (A)
|
| 0.75G1-220V |
0.75KW |
220V-240V
50Hz/60Hz
|
4 |
| 1.5G1-220V |
1.5KW |
7 |
| 2.2G1-220V |
2.2KW |
9.5 |
| 0.75G3-380V |
0.75KW |
380V-440V
50Hz/60Hz
|
2.5 |
| 1.5G3-380V |
1.5KW |
4.1 |
| 2.2G3-380V |
2.2KW |
5.8 |
| 4.0G3-380V |
4.0KW |
9.4 |
| 5.5G3-380V |
5.5KW |
12.6 |
Câblage d'installation
Description de la fonction des bornes
|
Borne
Nom
|
Utilisation de la borne
|
Réglage et description
|
| R |
Alimentation de l'onduleur :
Le modèle 380V est connecté à R, S et T
Le modèle 220V est connecté à R, S ou R, T
|
Un disjoncteur doit être utilisé comme dispositif de protection contre les surintensités à l'avant de l'entrée de l'onduleur
alimentation. Si un disjoncteur de protection contre les fuites est ajouté, afin d'éviter un mauvais fonctionnement du disjoncteur de fuites, veuillez sélectionner un équipement d'une sensibilité supérieure à 200 mA et d'un temps de fonctionnement supérieur à 100 ms.
|
| S |
| T |
| U,V,W |
Sortie de l'onduleur, connectée au moteur
|
Afin de réduire le courant de fuite, la ligne de connexion du moteur ne doit pas dépasser 50 mètres
|
| PE |
Mise à la terre
|
L'onduleur doit être bien mis à la terre
|
| COM |
Borne commune du signal
|
Potentiel zéro des signaux numériques et analogiques
|
| X1 |
Entrée numérique X1
|
Via le paramètre F0.19, le défaut d'usine est marche avant
|
| X2 |
Entrée numérique X2
|
Via le paramètre F0.20, le défaut d'usine est marche arrière
|
| X3 |
Entrée numérique X3
|
Via le paramètre F0.21, le défaut d'usine est première vitesse multiple
|
| X4 |
Entrée numérique X4
|
Via le paramètre F0.22, le défaut d'usine est deuxième vitesse multiple
|
| GND |
Borne commune du signal
|
Potentiel zéro du signal d'entrée analogique
|
| +24V |
Alimentation de sortie collecteur ouvert
|
+24V, max. 10mA |
| +5V |
Alimentation du potentiomètre de réglage de fréquence
|
+5V ,max 10mA |
| Y1 |
Sortie collecteur ouvert 1
|
Impédance d'entrée 4-20mA : 100 Ω |
| AI1 |
Signal d'entrée analogique
|
Défini par le paramètre F0.01 |
|
TA,TC
|
Sortie relais
|
Défini par le paramètre F0.26 |
| Capacité de contact : AC 250V / 3A |
| DC 24V/2A DC 24V/2A |
Dimensions du produit
|
Dimensions du produit de l'onduleur
|
| Modèle |
H |
R: Nous pouvons fabriquer de nombreux types d'acier inoxydable |
P |
A |
B |
C |
| 0.75G1-220V |
170 |
78 |
135 |
60 |
160 |
150 |
| 1.5G1-220V |
170 |
78 |
135 |
60 |
160 |
150 |
| 2.2G1-220V |
170 |
78 |
135 |
60 |
160 |
150 |
| 0.75G3-380V |
170 |
78 |
135 |
60 |
160 |
150 |
| 1.5G3-380V |
170 |
78 |
135 |
60 |
160 |
150 |
| 2.2G3-380V |
170 |
78 |
135 |
60 |
160 |
150 |
| 4.0G3-380V |
212 |
95 |
151 |
78 |
200 |
180 |
| 5.5G3-380V |
212 |
95 |
151 |
78 |
200 |
180 |
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q: Quelle est votre portée commerciale ?
R: Notre portée commerciale estservice d'exportateur de pièces d'automatisation avec conteneur complet, et ventecylindre pneumatique, traitement de source d'air, électrovanne,vanne pneumatique,vanne motorisée, Vanne en laiton, vanne hydraulique, vérin hydraulique, air et huile raccord, manomètre etc.
Q: Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types d'acier inoxydable,
laiton, aluminiumtraitement des matériaux. comme hautepressionVanne / électrovanne / vanne électrique /vanne d'eau/ vanne pneumatique/vérin pneumatique/vanne hydraulique/accumulateur hydrauliqueproduits et ainsi de suite.Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?R: Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.
Q: Pouvez-vous fournir des biens de marques pneumatiques et hydrauliques d'origine célèbres ?
R: Oui, nous pouvons fournir comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
Q: Y a-t-il une garantie disponible ?
R: Oui, normalement les produits ont une garantie de qualité d'un an.
Contre-mesures pour environnement extrêmement froid R:
Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.
Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.
Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm ² ? R: 1MPa=10bar≈145psi≈10kg
Q: Qu'est-ce qui cause généralement le brûlage des bobines d'électrovanne ?
R: Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort,
environnement
chaud, fortes vibrations, etc.
Q: Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point de focalisation Contre-mesures pour environnement à haute température
Contre-mesures pour environnement extrêmement froid Joints
| Caoutchouc fluoré, PTFE |
Nitrile basse température, caoutchouc silicone, polyuréthane |
Lubrification |
| Graisse synthétique haute température (faible volatilité) |
Graisse basse température (point d'écoulement bas, faible viscosité) |
Traitement de l'alimentation en air |
| Renforcer le refroidissement, élimination efficace de l'eau |
Séchage à point de rosée ultra-bas (type réfrigération + adsorption), traçage thermique |
Composants métalliques |
| Réserver un jeu de dilatation |
Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid |
Composants de contrôle |
| Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie |
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid |
Installation |
| Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
|
|
|
|
