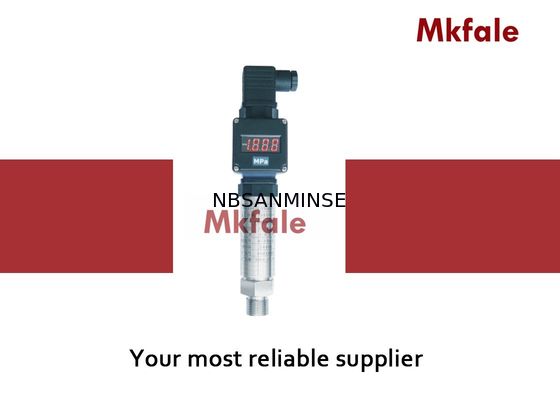

Transmetteur de pression numérique portable série SMPB8303 4 à 20 mA, temps de réponse de sortie 10 ms
Tableau des spécifications techniques
|
TRANSMETTEUR DE PRESSION SERIE SMPB83
TRANSMETTEUR
|
SMPB8303 |
| Précision |
0,25% FE, 0,5% FE (incluant linéarité, hystérésis et répétabilité) |
| Plage de mesure |
-1...0 bar à -1...25 bar, 0...0,1 bar à 0...600 bar |
| Linéaire |
Supérieur à 0,25% FE |
| Stabilité 1 an |
Supérieur à 0,25% FE |
| Temps de réponse |
≤ 10 ms |
| Alimentation |
24 VDC (ou 12 à 36 VDC) |
| Sortie |
4 à 20 mA |
| Charge (Ω) |
<(u-12) / 0,02A |
| Pression d'épreuve |
150% FE |
| Pression d'éclatement |
300% FE |
| Température de fonctionnement |
-20 à +85°C |
| Température compensée |
-10 à +70°C |
| Température de stockage |
-40 à +125°C |
| Raccordement process |
Mâle M20*1,5 ou Mâle 1/2 NPT |
| Protection du boîtier |
IP65 |
| Pièces en contact avec le fluide |
SS304 |
| Matériau du diaphragme |
SS316L |
| Matériau du boîtier |
Plastique |
| Consommation électrique |
<0,5W (24VDC), connecteur à fiche DIN43650 |
| Indicateur local |
LED |
| Poids |
320g |
1 : Divers styles pour chaque produit et une gamme complète d'instruments industriels.
2 : Fournir des informations gratuites sur les produits.
3 : Qualité fiable assurée et service après-vente actif.
4 : Garantie de qualité de 12 à 18 mois.
5 : Grand stock pour une expédition rapide.
Q : Pourriez-vous offrir des échantillons gratuits ?
R : Oui, mais cela dépend des produits, veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q : Quelle est votre portée commerciale ?
R : Notre portée commerciale est leservice d'exportateur de pièces d'automatisation en conteneur complet, et la vente decylindres pneumatiques, traitement de source d'air, électrovannes,vannes pneumatiques,vannes motorisées, vannes en laiton, vannes hydrauliques, cylindres hydrauliques, raccords pneumatiques et hydrauliques , manomètres etc.
Q :Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de
traitement de matériaux en acier inoxydable,laiton, aluminium. comme des vannes hautepressionvannes / électrovannes / vannes électriques /vannes d'eau/ vannes pneumatiques/cylindres pneumatiques/vannes hydrauliques/accumulateurs hydrauliqueset ainsi de suite.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. Nous sommes un fournisseur OEM depuis des années et nous sommes professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.
Q : Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques d'origine célèbres ?
R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
Q :
Y a-t-il une garantie disponible ?
Point d'attention Q : Le raccordement est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
R :
Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en complément pour améliorer l'effet d'étanchéité.
Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord. Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R : 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
Q : Qu'est-ce qui cause généralement le brûlage des bobines d'électrovanne ?
R : Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort,
environnement
chaud, fortes vibrations, etc.Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?
Point d'attention Contre-mesures pour environnement à haute température
| Contre-mesures pour environnement extrêmement froid |
Joints |
Caoutchouc fluoré, PTFE |
| Nitrile basse température, caoutchouc silicone, polyuréthane |
Lubrification |
Graisse synthétique haute température (faible volatilité) |
| Graisse basse température (point d'écoulement bas, faible viscosité) |
Traitement de l'alimentation en air |
Renforcer le refroidissement, élimination efficace de l'eau |
| Séchage à point de rosée ultra-bas (réfrigération + type adsorption), traçage thermique |
Composants métalliques |
Prévoir un jeu de dilatation |
| Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid |
Composants de commande |
Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie |
| Installer des boîtiers isolants, chauffage localisé, éviter la condensation due au froid |
Installation |
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
| Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
