Soupape de vidange pneumatique de la valve solides solubles 304 pneumatiques de Seat de l'angle JDF1400/JDF1500

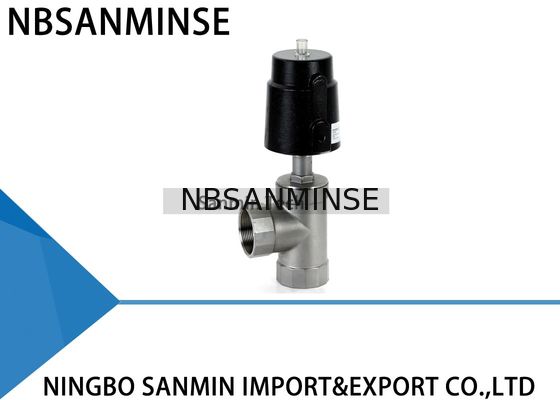

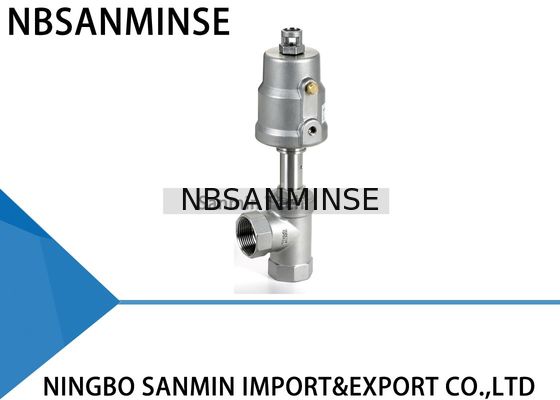

Vanne à siège incliné pneumatique JDF1400 / JDF1500, vanne de vidange pneumatique en acier inoxydable 304

Vanne de vidange 2/2 voies à commande pneumatique, pour fluides jusqu'à +120 °C, raccord fileté et connexion Tri-Clamp DN 15 - 50

Type d'action

S : Simple effet

D : Double effet

Matériau du corps

Vide : Acier inoxydable 304 (Standard)

Fonction de contrôle

NO : Normalement Ouvert

NC : Normalement Fermé (Standard)

Diamètre nominal

15 : G1/2, 20 : G3/4, 25 : G1, 32 : G1-1/4 ,  40 : 1-1/2, 50 : G2

Code matériau de l'actionneur

P : Actionneur PA

S : Actionneur en acier inoxydable

A : Actionneur en aluminium

C : Cylindre pneumatique en aluminium

La vanne de vidange à pilote à piston série JDF1400 est actionnée par un actionneur à piston, huit à simple effet ou double effet.

Les actionneurs sont fabriqués à partir de quatre matériaux différents, applicables à différentes températures ambiantes ;

Vanne en acier inoxydable 2/2 voies avec grande capacité de débit

Sans entretien, la commutation manuelle peut être réalisée facilement.

Pourquoi nous choisir

1 : Commande d'échantillon et petite quantité sont acceptables.
2 : Personnalisation selon votre demande spéciale.
3 : Fournir des informations gratuites sur les produits.
4 : Qualité fiable assurée et service après-vente actif
5 : Garantie de qualité d'un an

Q : Pourriez-vous offrir des échantillons gratuits ?

R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055

Q : Quelle est votre portée commerciale ?

R : Notre portée commerciale est le service d'exportation de pièces d'automatisation en conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.Q : Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de traitement de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques d'origine célèbres ? R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le raccord est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?

R : Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est réalisée par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.Le filetage G est un tuyau droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?

R : 1 MPa = 10 bar ≈ 145 psi ≈ 10 kgQ : Qu'est-ce qui cause généralement le brûlage des bobines de vanne solénoïde ? R : Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, vibrations importantes, etc.Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnement à haute température Contre-mesures pour environnement extrêmement froidJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)

Traitement de l'alimentation en air

Renforcer le refroidissement, élimination efficace de l'eau

Séchage à point de rosée ultra-bas (réfrigération + type adsorption), traçage thermique

Composants métalliques

 Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid

Composants de contrôle

Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie

Installer des boîtes d'isolation, chauffage localisé, éviter la condensation par le froid Installation

Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique

Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
