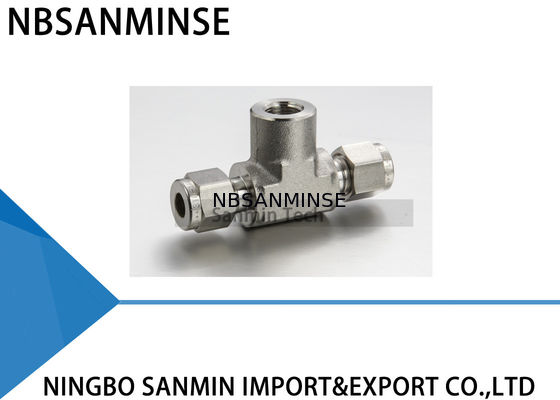

TBF Té de branche femelle en acier inoxydable 316L pour raccord de tube, raccord de plomberie, haute qualité Sanmin
Description des raccords de tube
Le raccord de tube est un mécanisme utilisé à la fois pour sceller et pour saisir le tube. L'avantage mécanique et la géométrie de ce type de raccord produisent un assemblage étanche.
Pour assembler, insérez simplement le tube dans l'ensemble complet jusqu'à ce que le tube bute contre l'épaulement du corps du raccord. Les deux viroles sont entraînées vers l'avant entre l'écrou et le corps du raccord en utilisant la force mécanique créée en tournant l'écrou dans le sens des aiguilles d'une montre. La virole arrière est entraînée contre l'arrière conique de la virole avant, qui est forcée dans l'embouchure conique du corps.
La virole arrière est sertie radialement vers l'intérieur sur le tube tout en soulevant la virole avant pour former un joint pleine face sur la surface conique du corps.
Le 1-1/4 de tour de l'écrou à partir de la position serrée à la main assure un entraînement constant des éléments d'étanchéité. Cela garantit un joint efficace contre les hautes pressions ainsi que les conditions de vide ultra-élevé.
Coupe de tube
Deux méthodes différentes peuvent être utilisées pour couper les tubes :
1. Coupe-tube
2. Scie à métaux
Coupe à la scie à métaux
Afin de couper le tube avec une scie à métaux et d'obtenir des extrémités carrées, le tube doit être coupé avec des blocs de guidage.
Cette méthode de coupe nécessite l'ébavurage des extrémités du tube.
Attention
Ne serrez pas le tube dans un étau à l'endroit où il sera inséré dans le raccord (l'étau laissera une marque sur le tube qui peut causer des fuites et pourrait provoquer une ovalisation).
Manipulation des tubes
Les rayures sur le tube peuvent causer des fuites. Il est donc important de manipuler le tube avec soin pour réduire le risque de fuites.
Tubes en cuivre
Si vous utilisez un tube en cuivre enroulé, tenez l'extrémité du tube et déroulez le rouleau vers l'extérieur, en laissant le tube reposer sur une surface plane.
Inspection des tubes
Utilisation : Il s'agit d'une jauge "No-Go" et doit être utilisée comme suit :
Montez le raccord selon les instructions suivantes : 1/4 pouce (6 mm), 3/8 pouce, 1/2 pouce (12 mm) - effectuez 1-1/4 tours à partir du serrage à la main. Vérifiez l'espace entre l'écrou et le corps, en utilisant la jauge de taille appropriée. Si la jauge glisse facilement dans l'espace, serrez davantage l'écrou jusqu'à ce que la jauge ne puisse plus entrer dans l'espace.
Sélection des tubes
Quatre variables doivent être prises en compte lors de la commande de tubes à utiliser avec des raccords :
1. Matériau 2. Épaisseur de paroi du tube
3. Finition de surface du tube 4. Dureté du tube
Les tubes doivent être conformes aux normes ASTM A213 ou ASTM A269, être sans soudure et entièrement recuits. Le tube doit être exempt de rayures et adapté au cintrage et au flare.
Pourquoi nous choisir 1 : Commande d'échantillon et petite quantité sont acceptables.
2 : Personnalisation selon votre demande spéciale.
3 : Fournir des informations gratuites sur les produits.
4 : Qualité fiable assurée et service après-vente actif
5 : Garantie de qualité d'un an
Q : Pourriez-vous offrir des échantillons gratuits ?
R : Oui,
mais cela dépend des produits,
Veuillez nous contacter
ina@pneuhydr.com
ou whatsapp 0086 15168536055 Q : Quelle est votre portée commerciale ? R : Notre portée commerciale est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de cylindres pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de cylindres hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc. Q : Quels types de produits pouvez-vous fabriquer ? R : Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / cylindres pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc.
Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?
R : Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des biens de marques pneumatiques et hydrauliques célèbres d'origine ?R : Oui, nous pouvons fournir comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ? R : Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un scellant ou du ruban est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ? R : 1MPa=10bar≈145psi≈10kg
Q : Qu'est-ce qui cause généralement le brûlage des bobines de vanne solénoïde ? R : Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, vibrations importantes, etc.Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?
Point de concentrationContre-mesures pour environnement à haute température Contre-mesures pour environnement extrêmement froidJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthane LubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)Traitement de l'alimentation en airRenforcer le refroidissement, élimination efficace de l'eauSéchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermiqueComposants métalliques
Prévoir un jeu de dilatation
Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid
Composants de contrôle
Bobines de qualité haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installation
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
