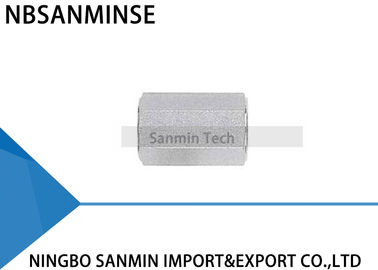

HCG Hex Couplage en acier inoxydable 316L Tuyaux de plomberie de haute qualité Sanmin
Description des raccords pour tubes
Le raccord de tubes est un mécanisme utilisé à la fois pour sceller et pour accrocher les tubes. L' avantage mécanique et la géométrie de ce type de raccord produisent un assemblage étanche à fuite.
Pour l' assembler, il suffit d' insérer le tube dans l' ensemble complet jusqu' à ce que le fond du tube s' écarte contre l' épaule du corps d' installation.Les deux ferrules sont poussées vers l'avant entre l'écrou et le corps de montage à l'aide de la force mécanique créée par la rotation de l'écrou dans le sens horaire.La ferrule arrière est entraînée contre l' arrière conique de la ferrule avant est entraînée par la force dans la bouche conique du corps.
La ferrule arrière est enroulée radicalement vers l' intérieur sur le tube tout en soulevant la ferrule avant pour former un joint complet face à face sur la surface conique de la carrosserie.
La rotation 1-1/4 de l' écrous de la position serrée à la main assure une action constante des éléments d' étanchéité.
Instructions d'installation
Les raccords sont fournis assemblés et serrés au doigt. Le démontage avant utilisation peut permettre l'entrée de saleté ou d'autres particules.
Insérer le tuyau dans le raccord.
Vérifiez que le tube repose fermement sur l'épaule et que le noyau est serré.À ce stade, il est recommandé qu'une marque de scribe soit dessinée sur l'hexagone de l'extension sur le corps approprié.Cette marque servira d'indicateur pour le point de départ et le tirage correct.
2 Resserrer le noyau
1-1/4 Tours de la noix sont nécessaires pour 1/4 ′′ (6 mm) et plus (Voir Fig. A).
3/4 Tour de la noix est nécessaire pour 3/16 ′′ (4 mm) et plus bas (Voir Fig.B)
Instruction de réassemblage
Les connexions peuvent être déconnectées et remade à plusieurs reprises, sans perte de fuite.
1. Avant de déconnecter, marquez la position de la noix par rapport au corps de l' équipement.
2Pour réassembler, utilisez une clé pour resserrer la noix à sa position d'origine.
3. Tendre légèrement avec clé jusqu'à ce qu'une légère augmentation de torque est ressentie.
Le coupe-tubes!
Pour obtenir une connexion sans fuite, le tube doit être coupé carrément. Un coupe-tube de bonne qualité avec la lame appropriée pour le matériel du tube est recommandé.
Ne pas essayer de réduire le temps de coupe en prenant des coupes profondes avec chaque tour du coupeur.
L'extrémité du tube doit être débarrassée pour éviter les dommages au raccord et pour s'assurer que le ruban atteint le fond du raccord.
Attention!
Ne tenez pas le tube dans un vise dans le lieu où il sera inséré dans le raccord (le vise laissera une marque sur le tube qui peut causer des fuites, et pourrait causer une ovalité).
- Tu sais quoi?
Il est donc important de manipuler le tube avec soin pour réduire le risque de fuite.
Tubes en cuivre
Si vous utilisez un tube en cuivre à partir d'un rouleau, tenez l' extrémité du tube et roulez le rouleau vers l' extérieur en permettant au tube de se trouver sur une surface plane.
Sécurité élevée
Dans les applications où les conditions sévères et la haute pression existent, nous recommandons les procédures d'installation suivantes:
1. Vérifiez que la noix est serrée.
2. Insérez le tube jusqu'à l'épaule.
3. Rotation de la noix avec une clé jusqu 'à ce que le tube ne tourne pas librement.
4. Marque la position de la noix.
5. Faites tourner la noix 1-1/4 fois.
Cette méthode assure que même si le tube O.D. est à la tolérance minimale, les ferrules seront en contact avec le tube pour la rotation complète 1-1/4.
Afin d'assurer une fiabilité et des performances maximales, un grand soin doit être apporté lors de la sélection des tubes pour chaque application.
Sélection de tubes
Quatre variables doivent être considérées lors de la commande de tubes pour l' utilisation avec des raccords:
1. Matériel
2. Épaisseur de paroi du tube
3. Finition de surface de tube
4. Dureté du tube
Les tubes doivent être conformes à la norme ASTM A213 ou ASTM A269, être sans couture et entièrement anneaux.
Le tube doit être rouge de rayures et approprié pour le pliage et le flaring.
Pourquoi nous choisir?
1: Différents styles pour chaque produit et produits pneumatiques entièrement en série.
2Il y a beaucoup de stock pour un transport rapide.
3Personnalisez selon vos besoins.
4: Fournir gratuitement des informations sur les produits.
5: Haute qualité à prix compétitif.
Q: Pouvez-vous offrir des échantillons gratuits?
R: Oui, mais cela dépend des produits, S'il vous plaît contactez-nous Le produit doit être présenté à l'hôpital. ou par whatsapp 0086 15168536055
Quelle est votre activité?
R: Notre domaine d'activité estservice de pièces d'automatisation pour exportateurs avec conteneur complet et venteune bouteille d' air, un traitement de source d' air, une soupape magnétique,une soupape d'air,une soupape de motorisation,une soupape en laiton, une soupape hydraulique, une bouteille hydraulique, l'air et le pétrolele montage, manomètreet ainsi de suite.
- Je ne sais pas.WQuels types de produits pouvez-vous fabriquer?
R: Nous pouvons fabriquer de nombreux types d'acier inoxydable, cuivre, aluminiumle traitement des matériaux.comme hautla pression Valve / soupape magnétique / soupape électriquesoupape d'eau/soupape pneumatique/cylindre à air/ vanne hydraulique / accumulateur hydrauliquedes produits, etc.
Q: Le produit peut-il être fabriqué avec notre logo et notre marque?
R: Oui, bien sûr, nous pouvons faire. Nous sommes fournisseur OEM depuis des années et professionnel pour faire. Mais vous devez nous donner l' autorisation si c' est possible.
Q: Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques originaux?
R: Oui, nous pouvons fournir des produits tels que Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
- Je ne sais pas. Y a-t-il une garantie?
R: Oui, normalement, les produits ont une garantie de qualité d'un an.
Q: Le connecteur est-il en système britannique ou métrique?
A: Je suis désolé. Le fil G est cylindrique et ne se scelle pas, nécessitant des joints supplémentaires pour éviter les fuites.et les fils internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrésL'étanchéité est obtenue par la déformation des fils, et le scellant ou le ruban adhésif est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.
Le fil G est un tuyau cylindrique droit utilisé pour les connexions non scellées; le fil PT est un tube conique qui repose sur la déformation et l'étanchéité du fil lui-même;NPT est également un tube conique avec un profil dentaire angle de 60 degrés, principalement utilisée en Amérique du Nord
Q: Comment convertir les unités de pression: MPa, bar, psi, kg/cm2?
R: 1 MPa = 10 bar≈145 psi≈10 kg
Q. Quelles sont les causes habituelles de l'épuisement des bobines de soupapes électromagnétiques?
R: Voltage et hz incorrects, commutation fréquente, tête de pilote entrant dans le liquide, problème de noyau de soupape et de ressort,Environnement chaud, forte vibration etc.
- Je ne sais pas. Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids?
| Point focal |
Contre-mesures pour l'environnement à haute température |
Contre-mesures dans les environnements extrêmement froids |
| Les joints |
Fluor caoutchouc, PTFE |
Nitrile à basse température, caoutchouc de silicone, polyuréthane |
| Lubrification |
Graisse synthétique à haute température (faible volatilité) |
Graisse à basse température (faible point de coulée, faible viscosité) |
| Traitement de l'air |
Renforcer le refroidissement, éliminer efficacement l'eau |
Séchage au point de rosée ultra-faible (type réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Dégagement des réserves |
Sélectionnez des matériaux avec une ténacité à basse température, empêchez les fuites dues au rétrécissement au froid |
| Composants de contrôle |
Des bobines de qualité résistantes à la chaleur, dissipation de chaleur, faible consommation d'énergie |
Installez des boîtes isolantes, chauffage local, empêchez la condensation froide |
| Installation |
Garder à l'écart des sources de chaleur, ajouter des plaques isolantes thermiques |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux isolants thermiques |
