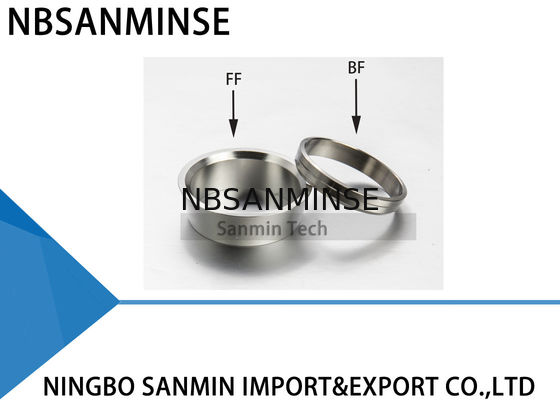

Type de raccord de tube FF à bride avant en acier inoxydable 316L, raccord de plomberie, Sanmin de haute qualité
Description des raccords de tube
Le raccord de tube est un mécanisme utilisé à la fois pour sceller et pour saisir le tube. L'avantage mécanique et la géométrie de ce type de raccord produisent un assemblage étanche.
Pour assembler, insérez simplement le tube dans l'assemblage complet jusqu'à ce que le tube bute contre l'épaulement du corps du raccord. Les deux brides sont entraînées vers l'avant entre l'écrou et le corps du raccord en utilisant la force mécanique créée en tournant l'écrou dans le sens des aiguilles d'une montre. La bride arrière est entraînée contre l'arrière conique de la bride avant, qui est forcée dans l'ouverture conique du corps.
La bride arrière est sertie radialement vers l'intérieur sur le tube tout en soulevant la bride avant pour former un joint complet sur la surface conique du corps.
Le 1-1/4 tour de l'écrou à partir de la position serrée à la main assure un entraînement constant des éléments d'étanchéité. Cela garantit un joint efficace contre les hautes pressions ainsi que les conditions de vide ultra-élevé.
Instructions d'installation
Les raccords sont livrés assemblés et serrés à la main. Le démontage avant utilisation peut permettre l'entrée de saleté ou d'autres particules
1. Insérez le tube dans le raccord
Vérifiez que le tube repose fermement sur l'épaulement du raccord et que l'écrou est serré à la main. À ce stade, il est recommandé de tracer une marque sur l'hexagone de l'écrou s'étendant sur le corps du raccord. Cette marque servira d'indicateur pour le point de départ et le serrage correct.
2. Serrez l'écrou
1-1/4 tour de l'écrou sont requis pour 1/4” (6mm) et plus (voir Fig. A)
3/4 tour de l'écrou sont requis pour 3/16” (4mm) et moins (voir Fig. B)
Instructions de remontage
Les connexions peuvent être déconnectées et reconnectées à plusieurs reprises, sans perte d'étanchéité.
1. Avant de déconnecter, marquez la position de l'écrou par rapport au corps du raccord.
2. Pour remonter, utilisez une clé pour serrer l'écrou à la position d'origine.
3. Serrez légèrement avec une clé jusqu'à ce qu'une légère augmentation du couple soit ressentie.
Manipulation des tubes
Les rayures sur le tube peuvent provoquer des fuites. Il est donc important de manipuler le tube avec soin pour réduire le risque de fuites.
Quelques précautions à prendre
1. Les tubes ne doivent pas être traînés sur le sol.
2. Les tubes ne doivent pas être tirés d'un support de tubes, en particulier pour les tubes de grand diamètre extérieur
Tubes en cuivre
Si vous utilisez un tube en cuivre enroulé, tenez l'extrémité du tube et déroulez le rouleau vers l'extérieur, en laissant le tube reposer sur une surface plane.
Inspection des tubes
Utilisation : Il s'agit d'une jauge "Go-No-Go" et doit être utilisée comme suit :
Montez le raccord selon les instructions suivantes : 1/4 pouce (6 mm), 3/8 pouce, 1/2 pouce (12 mm) - effectuez 1-1/4 tour à partir du serrage à la main. Vérifiez l'espace entre l'écrou et le corps, en utilisant la jauge de taille appropriée. Si la jauge glisse facilement dans l'espace, serrez davantage l'écrou jusqu'à ce que la jauge ne puisse plus entrer dans l'espace
Haute sécurité
Dans les applications où les conditions sont sévères et la pression élevée, nous recommandons les procédures d'installation suivantes :
1. Vérifiez que l'écrou est serré à la main
2. Insérez le tube (jusqu'à l'épaulement)
3. Tournez l'écrou avec une clé jusqu'à ce que le tube ne tourne plus librement.
4. Marquez la position de l'écrou.
5. Tournez l'écrou de 1-1/4 tour.
Cette méthode garantit que même si le diamètre extérieur du tube est à la tolérance minimale, les brides seront en contact avec le tube pendant tout le 1-1/4 tour.
Afin d'assurer une fiabilité et des performances maximales du raccord, un grand soin doit être apporté lors de la sélection du tube pour chaque application
Pourquoi nous choisir
1: Divers styles pour chaque produit et une gamme complète de produits pneumatiques.
2: Commande d'échantillon et petite quantité sont acceptables.
3: Personnalisation selon votre demande spéciale.
4: Fournir des informations gratuites sur les produits.
5: Grand stock pour une expédition rapide.
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q: Quel est votre champ d'activité ?
R: Notre champ d'activité est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.Q: Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc.Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?R: Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q: Pouvez-vous fournir des produits pneumatiques et hydrauliques, des instruments de marques célèbres d'origine ? R: Oui, nous pouvons fournir comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.Q: Y a-t-il une garantie disponible ?R: Oui, normalement les produits ont une garantie de qualité d'un an.Q: Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
R: Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un scellant ou du ruban est généralement utilisé en conjonction pour améliorer l'effet d'étanchéitéLe filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du NordQ: Comment convertir les unités de pression : MPa, bar, psi, kg/cm ² ?
R: 1MPa=10bar≈145psi≈10kgQ: Qu'est-ce qui cause généralement le brûlage des bobines de vanne solénoïde ? R: Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, vibrations importantes, etc.Q: Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point focalContre-mesures pour environnements à haute température Contre-mesures pour environnements extrêmement froidsJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)
Traitement de l'alimentation en air
Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique
Composants métalliques
Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid
Composants de contrôle
Bobines de qualité haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid Installation
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
