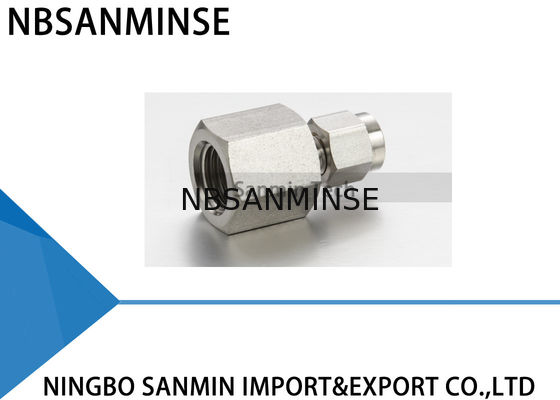

Connecteur féminin de type FC 316L en acier inoxydable
Description des raccords pour tubes
Le raccord de tubes est un mécanisme utilisé à la fois pour sceller et pour accrocher les tubes. L' avantage mécanique et la géométrie de ce type de raccord produisent un assemblage étanche à fuite.
Pour l' assembler, il suffit d' insérer le tube dans l' ensemble complet jusqu' à ce que le fond du tube s' écarte contre l' épaule du corps d' installation.Les deux ferrules sont poussées vers l'avant entre l'écrou et le corps de montage à l'aide de la force mécanique créée par la rotation de l'écrou dans le sens horaire.La ferrule arrière est entraînée contre l' arrière conique de la ferrule avant est entraînée par la force dans la bouche conique du corps.
La ferrule arrière est enroulée radicalement vers l' intérieur sur le tube tout en soulevant la ferrule avant pour former un joint complet face à face sur la surface conique de la carrosserie.
La rotation 1-1/4 de l' écrous de la position serrée à la main assure une action constante des éléments d' étanchéité.
Coupe de tubes
Deux méthodes différentes peuvent être utilisées pour couper les tubes:
1, plus mignon.
2, scie à hache.
Coupe à la scie
Afin de couper le tube avec une scie et obtenir des extrémités carrées, le tube doit être coupé avec des blocs de guidage
Cette méthode de coupe nécessite le déboulage des extrémités du tube.
- Tu sais quoi?
Il est donc important de manipuler le tube avec soin pour réduire le risque de fuite.
Quelques précautions à prendre
1Les tubes ne doivent pas être traînés par terre.
2Les tubes ne doivent pas être tirés hors d' un support de tubes, surtout dans le cas de grands tubes OD.
Tubes d'inspection
Utilisation: il s' agit d' une dose de " Ne pas utiliser " et doit être utilisée comme suit:
Remplissez-le selon les instructions suivantes: 1/4 de pouce (6 mm), 3/8 de pouce, 1/2 de pouce (12 mm)en utilisant le calibre approprié Si la jauge glisse facilement dans l' espace, serrez la noix jusqu' à ce que la jauge ne puisse pas entrer dans l' espace.
Sécurité élevée
Dans les applications où les conditions sévères et la haute pression existent, nous recommandons les procédures d'installation suivantes:
1. Vérifiez que la noix est serrée.
2. Insérez le tube jusqu'à l'épaule.
3. Rotation de la noix avec une clé jusqu 'à ce que le tube ne tourne pas librement.
4. Marque la position de la noix.
5. Faites tourner la noix 1-1/4 fois.
Cette méthode assure que même si le tube O.D. est à la tolérance minimale, les ferrules seront en contact avec le tube pour la rotation complète 1-1/4.
Afin d'assurer une fiabilité et des performances maximales, un grand soin doit être apporté lors de la sélection des tubes pour chaque application.
Pourquoi nous choisir?
1: Haute qualité à prix compétitif.
2: L' ordre d' échantillon et la commande en petite quantité sont acceptables.
3Personnalisez selon vos besoins.
4: Fournir gratuitement des informations sur les produits.
5: Assurance qualité fiable et service après-vente actif
Q: Pouvez-vous offrir des échantillons gratuits?
R: Oui, mais cela dépend des produits, S'il vous plaît contactez-nous Le produit doit être présenté à l'hôpital. ou par whatsapp 0086 15168536055
Quelle est votre activité?
R: Notre domaine d'activité estservice de pièces d'automatisation pour exportateurs avec conteneur complet et venteune bouteille d' air, un traitement de source d' air, une soupape magnétique,une soupape d'air,une soupape de motorisation,une soupape en laiton, une soupape hydraulique, une bouteille hydraulique, l'air et le pétrolele montage, manomètreet ainsi de suite.
- Je ne sais pas.WQuels types de produits pouvez-vous fabriquer?
R: Nous pouvons fabriquer de nombreux types d'acier inoxydable, cuivre, aluminiumle traitement des matériaux.comme hautla pression Valve / soupape magnétique / soupape électriquesoupape d'eau/soupape pneumatique/cylindre à air/ vanne hydraulique / accumulateur hydrauliquedes produits, etc.
Q: Le produit peut-il être fabriqué avec notre logo et notre marque?
R: Oui, bien sûr, nous pouvons faire. Nous sommes fournisseur OEM depuis des années et professionnel pour faire. Mais vous devez nous donner l' autorisation si c' est possible.
Q: Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques originaux?
R: Oui, nous pouvons fournir des produits tels que Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
- Je ne sais pas. Y a-t-il une garantie?
R: Oui, normalement, les produits ont une garantie de qualité d'un an.
Q: Le connecteur est-il en système britannique ou métrique?
A: Je suis désolé. Le fil G est cylindrique et ne se scelle pas, nécessitant des joints supplémentaires pour éviter les fuites.et les fils internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrésL'étanchéité est obtenue par la déformation des fils, et le scellant ou le ruban adhésif est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.
Le fil G est un tuyau cylindrique droit utilisé pour les connexions non scellées; le fil PT est un tube conique qui repose sur la déformation et l'étanchéité du fil lui-même;NPT est également un tube conique avec un profil dentaire angle de 60 degrés, principalement utilisée en Amérique du Nord
Q: Comment convertir les unités de pression: MPa, bar, psi, kg/cm2?
R: 1 MPa = 10 bar≈145 psi≈10 kg
Q. Quelles sont les causes habituelles de l'épuisement des bobines de soupapes électromagnétiques?
R: Voltage et hz incorrects, commutation fréquente, tête de pilote entrant dans le liquide, problème de noyau de soupape et de ressort,Environnement chaud, forte vibration etc.
- Je ne sais pas. Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids?
| Point focal |
Contre-mesures pour l'environnement à haute température |
Contre-mesures dans les environnements extrêmement froids |
| Les joints |
Fluor caoutchouc, PTFE |
Nitrile à basse température, caoutchouc de silicone, polyuréthane |
| Lubrification |
Graisse synthétique à haute température (faible volatilité) |
Graisse à basse température (faible point de coulée, faible viscosité) |
| Traitement de l'air |
Renforcer le refroidissement, éliminer efficacement l'eau |
Séchage au point de rosée ultra-faible (type réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Dégagement des réserves |
Sélectionnez des matériaux avec une ténacité à basse température, empêchez les fuites dues au rétrécissement au froid |
| Composants de contrôle |
Des bobines de qualité résistantes à la chaleur, dissipation de chaleur, faible consommation d'énergie |
Installez des boîtes isolantes, chauffage local, empêchez la condensation froide |
| Installation |
Garder à l'écart des sources de chaleur, ajouter des plaques isolantes thermiques |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux isolants thermiques |
