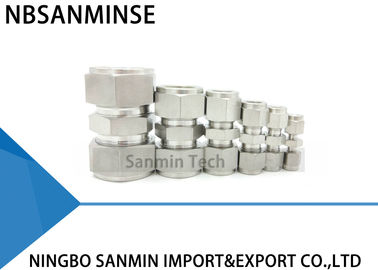

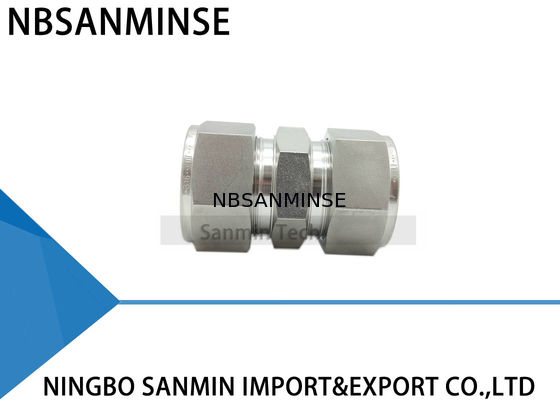

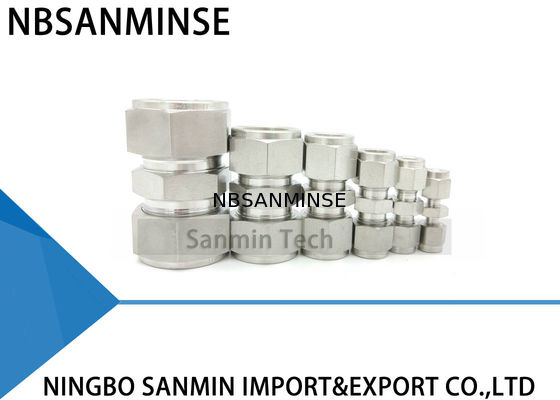

Raccord pneumatique à union égale de type U, tube à union, raccord de plomberie de haute qualité Sanmin
Description des raccords de tube
Le raccord de tube est un mécanisme utilisé à la fois pour sceller et pour saisir le tube. L'avantage mécanique et la géométrie de ce type de raccord produisent un assemblage étanche.
Pour assembler, insérez simplement le tube dans l'assemblage complet jusqu'à ce que le tube touche le fond contre l'épaulement du corps du raccord. Les deux viroles sont entraînées vers l'avant entre l'écrou et le corps du raccord en utilisant la force mécanique créée en tournant l'écrou dans le sens des aiguilles d'une montre. La virole arrière est entraînée contre l'arrière conique de la virole avant, qui est entraînée par la force dans l'embouchure conique du corps.
La virole arrière est sertie radialement vers l'intérieur sur le tube tout en soulevant la virole avant pour former un joint plein sur la surface conique du corps.
Le 1-1/4 de tour de l'écrou à partir de la position serrée à la main assure un entraînement constant des éléments d'étanchéité. Cela garantit un joint efficace contre les hautes pressions ainsi que les conditions de vide ultra-élevé.
Coupe de tube
Deux méthodes différentes peuvent être utilisées pour couper les tubes :
1. Coupe-tube
2. Scie à métaux
Coupe à la scie à métaux
Afin de couper le tube avec une scie à métaux et d'obtenir des extrémités carrées, le tube doit être coupé avec des blocs de guidage.
Cette méthode de coupe nécessite l'ébavurage des extrémités du tube.
Attention
Ne pas tenir le tube dans un étau à l'endroit où il sera inséré dans le raccord (l'étau laissera une marque sur le tube qui peut causer des fuites et pourrait causer de l'ovalité).
Quelques précautions à prendre
1. Les tubes ne doivent pas être traînés sur le sol.
2. Les tubes ne doivent pas être tirés d'un support de tubes, en particulier pour les tubes de grand diamètre extérieur.
Tube en cuivre
Si vous utilisez un tube en cuivre provenant d'un rouleau, tenez l'extrémité du tube et déroulez le rouleau vers l'extérieur, en laissant le tube reposer sur une surface plane.
Haute sécurité
Dans les applications où les conditions sont sévères et la pression élevée, nous recommandons les procédures d'installation suivantes :
1. Vérifiez que l'écrou est serré à la main
2. Insérez le tube (jusqu'à l'épaulement)
3. Tournez l'écrou avec une clé jusqu'à ce que le tube ne tourne plus librement.
4. Marquez la position de l'écrou.
5. Tournez l'écrou de 1-1/4 de tour.
Cette méthode garantit que même si le diamètre extérieur du tube est à la tolérance minimale, les viroles seront en contact avec le tube pendant toute la rotation de 1-1/4.
Afin d'assurer une fiabilité et des performances maximales du raccord, un grand soin doit être apporté lors de la sélection du tube pour chaque application.
Sélection du tube
Quatre variables doivent être prises en compte lors de la commande de tubes à utiliser avec des raccords :
1. Matériau
2. Épaisseur de paroi du tube
3. Finition de surface du tube
4. Dureté du tube
Les tubes doivent être conformes aux normes ASTM A213 ou ASTM A269, être sans soudure et entièrement recuits.
Le tube doit être exempt de rayures et adapté au cintrage et au flambage.
Pourquoi nous choisir
1 : Divers styles pour chaque produit et une gamme complète de produits pneumatiques.
2 : Qualité fiable assurée et service après-vente actif
3 : Garantie de qualité d'un an
4 : Commande d'échantillon et commande en petite quantité acceptables.
5 : Grand stock pour une expédition rapide.
Q : Pourriez-vous offrir des échantillons gratuits ?
R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q : Quelle est votre portée commerciale ?
R : Notre portée commerciale est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.Q : Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques et ainsi de suite.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des produits pneumatiques et hydrauliques, des instruments de marque d'origine célèbres ? R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
R : Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R : 1MPa=10bar≈145psi≈10kgQ : Qu'est-ce qui cause généralement le brûlage des bobines de vanne solénoïde ? R : Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, vibrations importantes, etc.Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnement à haute température Contre-mesures pour environnement extrêmement froidJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)
Traitement de l'alimentation en air
Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (réfrigération + type adsorption), traçage thermique
Composants métalliques
Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid
Composants de commande
Bobines de qualité haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid Installation
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
