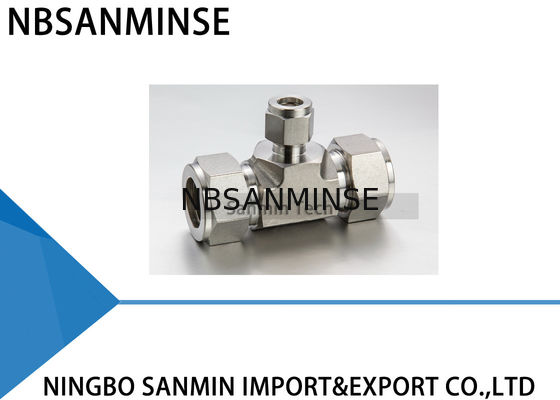

Raccord union en T en acier inoxydable SS316L pour plomberie et pneumatique de haute qualité Sanmin
Description des raccords de tube
Le raccord de tube est un mécanisme utilisé à la fois pour sceller et pour saisir le tube. L'avantage mécanique et la géométrie de ce type de raccord produisent un assemblage étanche.
Pour assembler, insérez simplement le tube dans l'assemblage complet jusqu'à ce que le tube touche le fond contre l'épaulement du corps du raccord. Les deux viroles sont entraînées vers l'avant entre l'écrou et le corps du raccord en utilisant la force mécanique créée en tournant l'écrou dans le sens des aiguilles d'une montre. La virole arrière est entraînée contre l'arrière conique de la virole avant, qui est forcée dans l'ouverture conique du corps.
La virole arrière est sertie radialement vers l'intérieur sur le tube tout en soulevant la virole avant pour former un joint complet sur la surface conique du corps.
Le 1-1/4 tour de l'écrou à partir de la position serrée à la main assure un entraînement constant des éléments d'étanchéité. Cela garantit un joint efficace contre les hautes pressions ainsi que les conditions de vide ultra-élevé.
Instructions d'installation
Les raccords sont livrés assemblés et serrés à la main. Le démontage avant utilisation peut permettre l'entrée de saleté ou d'autres particules
1. Insérez le tube dans le raccord
Vérifiez que le tube repose fermement sur l'épaulement du raccord et que l'écrou est serré à la main. À ce stade, il est recommandé de tracer une marque sur l'hexagone qui dépasse sur le corps du raccord. Cette marque servira d'indicateur pour le point de départ et le serrage correct.
2. Serrez l'écrou
1-1/4 tours de l'écrou sont requis pour 1/4” (6mm) et plus (voir Fig. A)
3/4 tour de l'écrou est requis pour 3/16” (4mm) et moins (voir Fig. B)
Instructions de remontage
Les connexions peuvent être déconnectées et reconnectées à plusieurs reprises, sans perte d'étanchéité.
1. Avant de déconnecter, marquez la position de l'écrou par rapport au corps du raccord.
2. Pour remonter, utilisez une clé pour serrer l'écrou à la position d'origine.
3. Serrez légèrement avec une clé jusqu'à ce qu'une légère augmentation du couple soit ressentie.
Coupe de tube
Deux méthodes différentes peuvent être utilisées pour couper les tubes :
1. Coupe-tube
2. Scie à métaux
Coupe-tube
Pour obtenir une connexion étanche, le tube doit être coupé d'équerre. Un coupe-tube de bonne qualité avec la lame appropriée pour le matériau du tube est recommandé.
N'essayez pas de réduire le temps de coupe en effectuant des coupes profondes à chaque tour du coupe-tube. Cela durcira le tube par écrouissage.
L'extrémité du tube doit être ébavurée pour éviter d'endommager le raccord et pour s'assurer que le tube atteint le fond du raccord.
Coupe à la scie à métaux
Pour couper le tube avec une scie à métaux et obtenir des extrémités d'équerre, le tube doit être coupé avec des guides.
Cette méthode de coupe nécessite l'ébavurage des extrémités du tube.
Avertissement
Ne tenez pas le tube dans un étau à l'endroit où il sera inséré dans le raccord (l'étau laissera une marque sur le tube qui peut causer des fuites et pourrait provoquer une ovalisation).
Manipulation des tubes
Les rayures sur le tube peuvent causer des fuites. Il est donc important de manipuler le tube avec soin pour réduire le risque de fuites.
Quelques précautions à prendre
1. Les tubes ne doivent pas être traînés sur le sol.
2. Les tubes ne doivent pas être retirés d'un support de tubes, en particulier pour les tubes de grand diamètre extérieur.
Tube en cuivre
Si vous utilisez un tube en cuivre enroulé, tenez l'extrémité du tube et déroulez le rouleau vers l'extérieur, en laissant le tube reposer sur une surface plane.
Inspection des tubes
Utilisation : Il s'agit d'une jauge "Go-No-Go" et doit être utilisée comme suit :
Montez le raccord selon les instructions suivantes : 1/4 pouce (6 mm), 3/8 pouce, 1/2 pouce (12 mm) - effectuez 1-1/4 tours à partir du serrage à la main. Vérifiez l'espace entre l'écrou et le corps, en utilisant la jauge de taille appropriée. Si la jauge glisse facilement dans l'espace, serrez davantage l'écrou jusqu'à ce que la jauge ne puisse plus entrer dans l'espace.
Haute sécurité
Dans les applications où les conditions sont sévères et la pression élevée, nous recommandons les procédures d'installation suivantes :
1. Vérifiez que l'écrou est serré à la main
2. Insérez le tube (jusqu'à l'épaulement)
3. Tournez l'écrou avec une clé jusqu'à ce que le tube ne tourne plus librement.
4. Marquez la position de l'écrou.
5. Tournez l'écrou de 1-1/4 tours.
Cette méthode garantit que même si le diamètre extérieur du tube est à la tolérance minimale, les viroles seront en contact avec le tube pendant toute la rotation de 1-1/4.
Afin d'assurer une fiabilité et des performances maximales du raccord, un grand soin doit être apporté lors de la sélection du tube pour chaque application.
Sélection des tubes
Quatre variables doivent être prises en compte lors de la commande de tubes à utiliser avec des raccords :
1. Matériau
2. Épaisseur de paroi du tube
3. Finition de surface du tube
4. Dureté du tube
Les tubes doivent être conformes aux normes ASTM A213 ou ASTM A269, être sans soudure et entièrement recuits.
Le tube doit être exempt de rayures et adapté au cintrage et au flambage.
Pourquoi nous choisir
1: Divers styles pour chaque produit et une gamme complète de produits pneumatiques.
2: Commande d'échantillon et commande en petite quantité sont acceptables.
3: Personnalisation selon votre demande spéciale.
4: Fournir des informations gratuites sur les produits.
5: Grand stock pour une expédition rapide.
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q: Quel est votre champ d'activité ?
R: Notre champ d'activité est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords air et huile, de manomètres, etc.Q: Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc.Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?R: Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q: Pouvez-vous fournir des marques pneumatiques et hydrauliques célèbres d'origine, des instruments de marque ? R: Oui, nous pouvons fournir comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.Q:Y a-t-il une garantie disponible ?R: Oui, normalement les produits ont une garantie de qualité d'un an.
Q: Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?R:Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.
Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm ² ? R: 1MPa=10bar≈145psi≈10kgQ: Qu'est-ce qui cause généralement le brûlage des bobines de vanne solénoïde ? R: Tension et fréquence incorrectes, commutation fréquente, entrée de liquide dans la tête pilote, problème de noyau de vanne et de ressort, environnement chaud, vibrations importantes, etc.Q: Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnement à haute températureContre-mesures pour environnement extrêmement froidJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthane
Lubrification
Graisse synthétique haute température (faible volatilité)
Graisse basse température (point de goutte bas, faible viscosité)
Traitement de l'alimentation en air
Séchage à point de rosée ultra-bas (type réfrigération + adsorption), traçage thermique
Composants métalliques
Réserver un jeu de dilatation
Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid Composants de contrôle
Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid
Installation
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermiqueTuyaux de raccordement, raccord laiton mâle femelle, raccord mâle femelle, raccord de tuyau, raccords de tuyau en plastique, raccord en plastique, raccord pneumatique, raccords push, raccord rapide, connexion rapide, raccords d'accouplement rapide, SS304, raccords en acier inoxydable, raccords de tuyaux en acier inoxydable, raccords de tube en T, raccords en acier inoxydable filetés, connecteur de tube, raccord de tube, connexion de tuyau, joint de tuyau, plastique rapide, coupleurs, pièces pneumatiques, union filetée, raccord pneumatique, raccord push-in, raccord push-on, régulateurs de débit, raccords d'arrêt, raccord de tube à connexion rapide, régulateurs de débit, clapets anti-retour, vannes manuelles, vannes à boisseau sphérique, raccord coulissant manuel, vanne de contrôle d'air, mini raccord, raccord push-in, raccord de transition, raccord push-on, raccord de compression, raccord en acier inoxydable 316L
