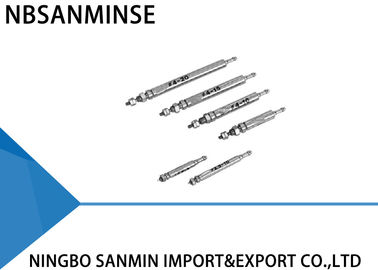

Vérin pneumatique CJ1 à simple effet, rappel par ressort non requis (sans lubrification), cylindre pneumatique à broche
Composants
| Description |
Matériau |
Remarque |
| Couvercle de tige |
Laiton |
Nickel chimique |
| Tube de cylindre |
Laiton |
Nickel chimique |
| Tige de piston |
Acier inoxydable |
|
| Ressort |
Fil d'acier inoxydable |
|
| Joint de piston |
NBR |
|
| Écrou de montage |
Laiton |
Chromate de zinc noir |
| Écrou d'extrémité de tige |
Acier |
Chromaté au zinc |
Spécifications
| Action |
Simple effet, rappel par ressort |
| Fluide |
Air |
| Pression d'épreuve |
1,05 MPa |
| Pression de service maximale |
0,7 MPa |
| Pression de service minimale |
0,3 MPa |
| Température ambiante et du fluide |
- 10 à 70 °C (sans gel) |
| Vitesse du piston |
50 à 500 mm/s |
| Amortissement |
Aucun |
| Tolérance de la course |
+0,5 mm
0 mm
|
| Montage |
Style de base |
| Lubrification |
Non requis (sans lubrification) |
Modèle / Alésage / Course standard
| Modèle |
Alésage (mm) |
Course standard (mm) |
| CJ1B2 |
2,5 |
5, 10 |
| CJ1B4 |
4 |
5, 10, 15, 20
|
Tubes applicables
| Type de tube |
Matériau |
Taille |
N° de modèle |
| D . E |
Alésage |
| Taille métrique |
Polyuréthane |
4 mm |
2,5 mm |
TU0425 |
| Nylon souple |
4 mm |
2,5 mm |
TS0425 |
Montage
Attention
1. Ne pas l'utiliser de manière à ce qu'une charge puisse être appliquée sur la tige de piston pendant la rétraction.
Le ressort intégré dans le cylindre ne fournit qu'une force suffisante pour rétracter la tige de piston. Ainsi, si une charge est appliquée, la tige de piston ne pourra pas se rétracter jusqu'à la fin de la course.
2. Ne pas l'installer en saisissant directement le tube du cylindre, car cela pourrait déformer le tube et provoquer un dysfonctionnement.
FAQ
Q : Quelle est notre quantité minimale de commande ?
R : Notre quantité minimale est de 1 pièce.
Q : Quels types de produits pouvez-vous fabriquer ?
R : Nous pouvons fabriquer de nombreux types de matériaux en acier inoxydable et de laiton, de l'aluminium. Vannes / électrovannes / vannes électriques / vannes pneumatiques et produits de vérins pneumatiques, etc.
Q : Votre entreprise dispose-t-elle de personnel technique spécialisé ?
R : Conception selon vos exigences et contrôle qualité pour effectuer une inspection à 100 %
Q : Pourriez-vous offrir les échantillons gratuits ?
R : Oui, nous pourrions offrir les échantillons gratuits en fonction du client spécial. Échantillon de pré-production, échantillon de production.
Q : Quel est votre champ d'activité ?
R : Notre champ d'activité est le cylindre de haute qualité de type SMC, le traitement de la source d'air, l'électrovanne, la vanne d'eau, la vanne vapeur, la vanne mécanique, la vanne à pédale, la vanne à siège angulaire, la vanne antidéflagrante, la vanne à impulsions, la vanne pneumatique, la vanne à bille hydraulique, la vanne à bille hydraulique en acier inoxydable, le clapet anti-retour hydraulique, l'électrovanne hydraulique, tous les types de bobines, la pompe de lubrification et les pièces, le raccord SS316, le raccord rapide, etc.
Q : Quelle est votre date de livraison ?
R : Cela dépend du nombre de commandes. La date de livraison est de 7 à 30 jours. Si petite commande, veuillez acheter dans notre boutique aliexpress. Si vous avez besoin de produits d'urgence, nous pouvons accélérer la production du premier arrangement.
Pourquoi nous choisir
1 : Style varié pour chaque produit et séries complètes de produits pneumatiques.
2 : Grand stock pour une expédition rapide.
3 : Haute qualité avec un prix compétitif.
4 : Qualité fiable assurée et service après-vente actif
5 : La commande d'échantillon et la commande de petite quantité sont acceptables.
