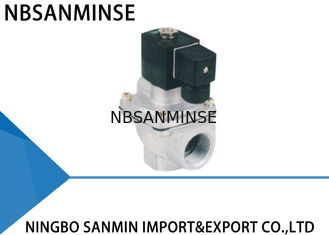

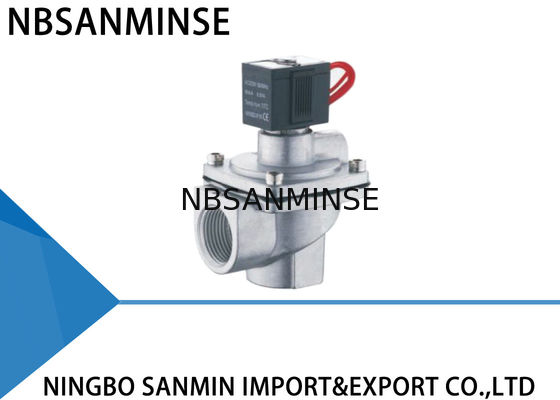

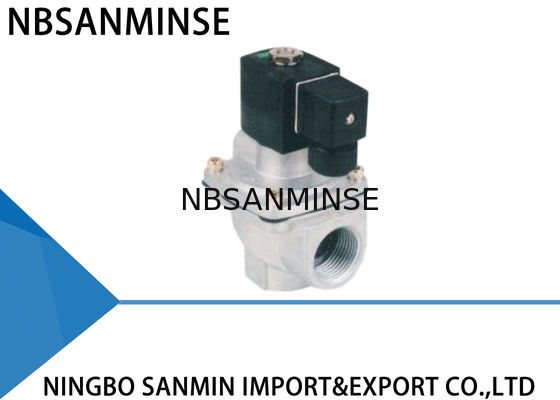

QS - Z- 20 / 25 Série Type Similaire Angle Droit G3 / 4 " G1 " Vanne à Impulsion Électromagnétique
Paramètre Technique
|
Angle droit |
Intégré |
En ligne |
Bouchon |
| Pression de conception |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Pression de travail |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Température Ambiante |
-25~60℃ Personnalisé pour des températures plus basses ou plus élevées |
| Humidité Relative |
≤85% |
| Milieu de Travail |
Air propre |
| Tension |
AC220V/DC24V/AC110V/AC24V Personnalisé |
| Classe de Protection |
IP65 |
| Durée de vie du diaphragme |
Plus d'un million de cycles |
| Cv/Kv |
Appelez-nous pour plus de détails |
Construction des Matériaux
Corps : Moulage sous pression ADC12
Induit : Acier inoxydable 430 FR
Diaphragme : Nitrile ou Viton
Ressort : Acier inoxydable 321
Fixations : Acier inoxydable 302
Des membranes de bonne qualité doivent être sélectionnées et utilisées pour toutes les vannes, chaque pièce étant vérifiée à chaque procédure de fabrication, et mise en ligne d'assemblage conformément à toutes les procédures. Chaque vanne finie doit subir un test de soufflage électrifié.
Utilisation
La vanne électromagnétique (également appelée vanne à membrane) est l'interrupteur pour l'air comprimé dans le système de soufflage de poussière du filtre à manches à impulsion. Contrôlée par les signaux de sortie du dispositif de contrôle de jet d'impulsion, elle nettoie la poussière des manches du filtre cellule par cellule pour maintenir la résistance du dépoussiéreur dans la plage définie et garantir ainsi les fonctions de traitement et l'efficacité de dépoussiérage du dépoussiéreur.
La vanne à impulsion électromagnétique série Z est une vanne à angle droit, avec un angle de 90 degrés entre l'entrée et la sortie, ce qui convient à la connexion d'installation entre le dôme de gaz et le tube de soufflage du dépoussiéreur, offrant un bon flux d'air et des impulsions de nettoyage de poussière satisfaisant aux exigences.
| Période d'utilisation |
Phénomènes de défaillance |
Raison possible |
Dépannage |
| Pendant l'installation et la mise en service |
Les vannes ne peuvent pas toutes s'ouvrir, mais la partie principale agit. |
Vérifier la pression du dôme de gaz pour voir si elle est trop basse. |
Vérifier la fuite |
| Certaines vannes ne fonctionnent pas, mais les autres sont normales. |
Vérifier la connexion de la bobine de la vanne et la bobine |
Remplacer les accessoires |
| Les vannes ne peuvent pas toutes se fermer. Il y a une fuite. Il n'y a aucun moyen d'établir un dôme de gaz. |
Vanne en Y. Certaines vannes pour le même dôme de gaz fuient, provoquant une fuite pour toutes les vannes. |
Vérifier la fuite |
| Vanne en Z. L'entrée de la vanne et la buse de soufflage sont installées à l'envers. |
Réinstaller |
| Certaines vannes ne peuvent pas se fermer. Il y a une fuite. |
Il y a de la saleté ou des débris sur la membrane, cela bloque le noyau de fer mobile. |
Nettoyer la membrane et vérifier qu'elle est complète. Vérifier le noyau de fer mobile et le verrou d'air. |
| La fermeture d'une vanne est lente. |
L'orifice de la membrane est obstrué. |
Dégager l'orifice de la membrane |
| Pendant la période d'utilisation |
Certaines vannes fuient. La membrane ne peut pas se fermer hermétiquement et la vanne reste toujours ouverte un peu.
Il y a de la saleté ou des débris sur la membrane, la partie principale est endommagée. Le noyau de fer mobile est bloqué.
|
Nettoyer la membrane et vérifier que la pièce de membrane est complète. Vérifier le noyau de fer mobile et le verrou d'air. Remplacer les accessoires si nécessaire. |
La bobine est chaude et grillée. |
| Elle est allumée depuis trop longtemps. |
Vérifier l'état de fonctionnement du système de contrôle. |
Il y a de la tension mais la vanne ne fonctionne pas. |
| La membrane est endommagée et l'orifice est obstrué. |
Remplacer les accessoires à temps. |
La température ambiante est inférieure à -20℃. La vanne fuit et ne peut pas s'ouvrir. |
| La température ambiante est trop basse et il y a du givre dans la vanne. |
Faire attention à l'isolation et au maintien des températures appropriées. |
Pourquoi nous choisir |
1 : Divers styles pour chaque produit et une gamme complète de produits pneumatiques.
2 : Grand stock pour une expédition rapide.
3 : Haute qualité à prix compétitif.
4 : Commande d'échantillon et commande en petite quantité sont acceptables.
5 : Personnalisation selon votre demande spéciale.
6 : Fournir des informations gratuites sur les produits.
Q : Pourriez-vous offrir des échantillons gratuits ?
R : Oui,
mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055 Q : Quelle est votre portée commerciale ?
R : Notre portée commerciale est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes électromagnétiques, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.
Q : Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes électromagnétiques / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques et ainsi de suite.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des biens de marques pneumatiques et hydrauliques célèbres d'origine ?R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc. Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?R : Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un scellant ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.
Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ? R : 1MPa=10bar≈145psi≈10kg
Q : Qu'est-ce qui cause généralement la surchauffe des bobines de vanne électromagnétique ? R : Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, fortes vibrations, etc. Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnement à haute températureContre-mesures pour environnement extrêmement froid JointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)Traitement de l'alimentation en air
Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (type réfrigération + adsorption), traçage thermique
Composants métalliques
Réserver un jeu de dilatation
Composants de contrôle
Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid
Installation Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
