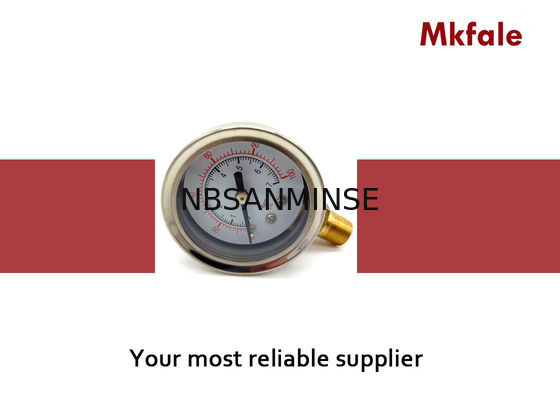

Le liquide en plastique de fenêtre a rempli indicateur de pression 50mm pour circuit pneumatique/hydraulique

Manomètre à liquide avec fenêtre en plastique pour systèmes pneumatiques et hydrauliques




MANOMÈTRE À BOÎTIER EN ACIER INOXYDABLE, CONNEXION FILETÉE DEUX PIÈCES, STANDARD SM2SB

Application

Applicable aux systèmes pneumatiques et hydrauliques, compresseurs, moteurs, pompes, systèmes d'arrosage, systèmes d'automatisation de bâtiments et unités de traitement où les vibrations sont une préoccupation.

Caractéristiques

Classe de précision 2.5, classe 1.6, application à large plage de vibrations
Boîtier en acier inoxydable, système de bride arrière et avant démontable
Connexion filetée deux pièces, surpression jusqu'à 30% de la pleine échelle
Vis limiteur standard, excellente résistance aux vibrations avec remplissage liquide
Plages d'échelle de conception jusqu'à 600 bar

Spécifications techniques

Taille nominale : 40, 50, 63, 75, 100 et 150 mm
Classe de précision : Classe 2.5, Classe 1.6 (≥ 100 mm)
Indice de protection : IP65
Taille de connexion : G1/8, G1/4, G1/2 ou NPT ou autres
Plage d'échelle : Pression 0..600 bar, Vide -1 bar..0, Combiné -1..24 bar
Remplissage : Sec ou rempli de liquide
Forme de l'élément de tube : P ≤ 100 bar en tube en C, P ≳ 100 bar en hélicoïdal
Température de fonctionnement : Température ambiante – 10° .. + 70° C, Température du fluide 90° C Max.
Erreur de température : Erreur supplémentaire lorsque la température de l'élément de pression
s'écarte de la température de référence +20° C (+68° F), soit ±0.4%/10° C (50° F) en hausse ou en baisse
Limite de surpression : 130 % de la pleine échelle ≤ 100 bar, 115 % de la pleine échelle ≳ 100 bar
Graduation du cadran : Graduation noire sur fond blanc pour une seule plage, Graduation noire et rouge sur fond blanc pour les doubles plages

Matériaux de conception

Boîtier et bague de lunette : Alliage de cuivre (SM2SB)
Élément sensible : Alliage de cuivre (SM2SB)
Connexion : Laiton (SM2SB)
Fenêtre : Plastique
Joint de fenêtre : Joint en caoutchouc industriel
Aiguille : Aluminium peint en noir
Cadran : Alliage d'aluminium

Pourquoi nous choisir

1 : Divers styles pour chaque produit et une gamme complète de produits pneumatiques.
2 : Commande d'échantillon et petite quantité sont acceptables.
3 : Personnalisation selon votre demande spéciale.
4 : Fournir des informations gratuites sur les produits.
5 : Qualité fiable assurée et service après-vente actif
Champs d'application spécifiques :
Contrôle et mesure des processus industriels : les manomètres mécaniques sont largement utilisés dans les processus industriels en raison de leur haute résistance et de leur facilité de production, et sont utilisés pour surveiller la pression dans les équipements et les pipelines afin d'assurer la sécurité de la production.
Systèmes de services publics : par exemple, surveillance et contrôle de la pression dans les canalisations des systèmes d'approvisionnement en eau et en gaz.
Pétrochimie et métallurgie : les manomètres sont utilisés pour mesurer et contrôler la pression des fluides dans le processus de production des départements du pétrole, de la chimie et de la métallurgie.
Transport : lors de l'entretien des véhicules, le manomètre d'huile est utilisé pour surveiller la pression d'huile du moteur, et d'autres manomètres dans le véhicule sont également utilisés pour les pneus, etc.
Domaine de l'énergie : dans les réseaux de chaleur et les centrales électriques, le manomètre est un outil important pour surveiller la pression de l'eau de la chaudière et la pression du système.
Industrie alimentaire et pharmaceutique : utilisation de manomètres spéciaux, tels que les manomètres à membrane, pour mesurer la pression de fluides sensibles, prévenir la contamination et répondre aux exigences sanitaires et antidéflagrantes.

Q : Pourriez-vous offrir des échantillons gratuits ?

R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055

Q : Quelle est votre portée commerciale ?

R : Notre portée commerciale est leservice d'exportateur de pièces d'automatisation avec conteneur complet, et vente decylindres pneumatiques, traitement de source d'air, électrovannes,vannes pneumatiques,vannes motorisées,vannes en laiton, vannes hydrauliques, vérins hydrauliques, raccords pneumatiques et hydrauliques,manomètresetc.Q :

Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de traitement de matériaux enacier inoxydable,

laiton, aluminium.comme des vannes haute pression,vannes/électrovannes/vannes électriques/vannes à eau/vannes pneumatiques/vérins pneumatiques/vannes hydrauliques/accumulateurs hydrauliqueset ainsi de suite.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ? R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques originales et célèbres ?R : Oui, nous pouvons fournir des marques comme Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.Q :Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?

R :

Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lors du serrage. L'étanchéité est obtenue par la déformation des filetages, et un scellant ou du ruban est généralement utilisé en complément pour améliorer l'effet d'étanchéité.

Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.

Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?

Lubrification Q : Qu'est-ce qui cause généralement la brûlure des bobines d'électrovanne ?

R : Tension et fréquence incorrectes, commutation fréquente, entrée de liquide dans la tête pilote, problème de noyau de vanne et de ressort,

environnement

chaud, vibrations importantes, etc. Q :

Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?

Point d'attention

Contre-mesures pour environnement à haute température

Contre-mesures pour environnement extrêmement froid

JointsCaoutchouc fluoré, PTFE Nitrile basse température, caoutchouc silicone, polyuréthane

Lubrification Graisse synthétique haute température (faible volatilité)
