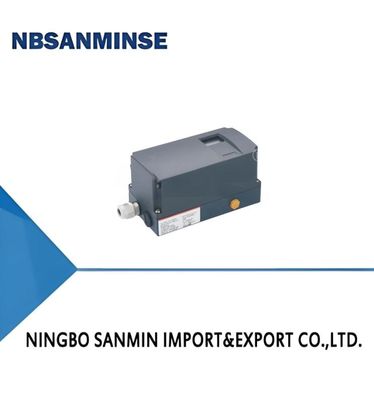

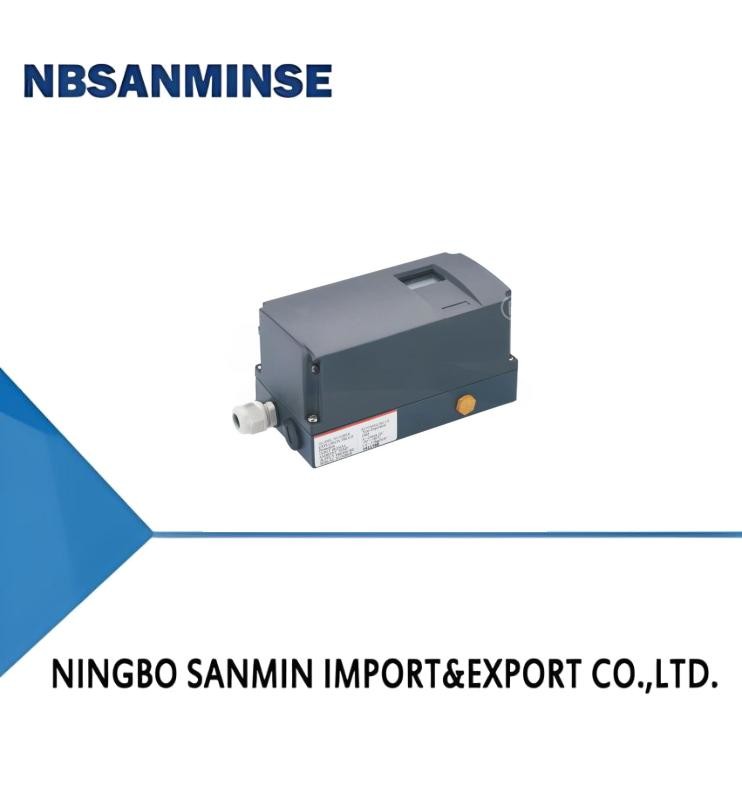

CN5000 localisateur de soupape électrique intelligent

1, Ce localisateur interne contrôle numérique complet, haute fiabilité, bonne stabilité, petit volume, poids léger, etc.

2Sans aucun outil, appuyez simplement sur l'interface du localisateur sur quelques boutons, vous pouvez terminer le débogage.

3Les fonctions sont simples à mettre en place et à régler: mode de réaction est/quand, type de vanne ouverte/fermé, caractéristique de sortie, angle de course ou de course droit ainsi que réglage direct.

Premièrement, vue d'ensemble du produit

CN5000 positionneur électrique intelligent de soupape, utilisation d'un fonctionnement et d'un fonctionnement entièrement numériques, adapté au déplacement droit ou à l'angle des actionneurs pneumatiques.Mode d'action unique et double avec utilisationLe localisateur est un système d'instrumentation à deux fils, fournissant une fonction de régulation PlD, mais en tant que régulateur et positionneur du dispositif de contrôle intelligent de haute qualité.Localisateur 4 ~ 20 mA par les signaux d'entrée à contrôler, PlD contrôle par + 24 VDC circuit de sortie de la série d'alimentation avec l'émetteur, en même temps,En plus de la sortie complète du contrôleur, le signal de courant est converti dans les fonctions principales du régulateur d'entraînement., est conforme au frottement de la tige de soupape au travail,compensé par le changement de pression du milieu causé par la force déséquilibrée de sorte que l'ouverture de la vanne correspondant aux signaux de contrôle de sortie du régulateur pour atteindre le bon positionnementIl prend en charge le protocole de communication HART.

* Les paramètres ci-dessus avec une température atmosphérique de 20 °C 760 mmHg, humidité relative 65% RH pour le point de référence.

Troisièmement, les instructions d'installation

1Les connexions entre l'arbre principal et le localisateur sont assorties d'actionneurs pneumatiques.

2. Appuyez sur la combinaison de touches "+" et "_" pour actionner la vanne dans la moitié d'ouverture,observez la valeur d'affichage si dans 50% sinon, tournez le réglage des engrenages, faites-le dans cette plage;Appuyez sur le "+" avec la combinaison de touches "_", les valeurs de position de la soupape de l'écran d'observation de la soupape d'entraînement sont dans le champ de la variation suivante: A,Trip droit (20%-80%). B,L'angle de course (5%-95%).

3. En même temps, maintenez les touches de fonction et la touche "+" est plus de plus de 5 secondes, démarrer l'initialisation automatique.

4. Après le succès de l'initialisation selon FlNSH, appuyez sur le mode de fonctionnement est supérieur à 5 secondes pour sortir.

5. Tenez la touche de fonction supérieure à 5 secondes pour entrer dans le menu cliquez sur "+3key changes value, and then click"-"key recovery value. Appuyez sur la touche de mode supérieure à 5 secondes pour enregistrer et peut.

0Normalisation

fonction

N Type ordinaire

0Quarterturen l'installation de la pièce jointe

(la taille personnalisée de l'acheteur)
