Résistant à l'explosion en aluminium, soupape à impulsion solénoïde 55°C 0,3-0,7Mpa 19W
ContPerson : Ina Chen
Numéro de téléphone : 0086-15168536055
WhatsApp : +8615168536055
Quantité de commande min : | 20 | Prix : | Negotiation |
---|---|---|---|
Détails d'emballage : | Sachets en plastique, boîtes, carton, palette ou comme conseil de client | Délai de livraison : | négociation |
Conditions de paiement : | L / C, T / T, Western Union | Capacité d'approvisionnement : | négociation |
Lieu d'origine: | Ningbo | Nom de marque: | NBSANMINSE |
---|---|---|---|
Certification: | ISO9001 | Numéro de modèle: | SMDF |
Détail Infomation |
|||
Pression nominale: | 1,0 (MPA) | Type: | Soupape d'admission/valve d'équilibre/soupape d'échappement |
---|---|---|---|
température: | ≤200℃ | Presse maximum d'essai: | 1,5 (MPA) |
DN: | 50, 80, 100, 125, 150, 200, 250, 300 | Corps de valve: | fonte |
Surligner: | Valve d'impulsion électromagnétique,vanne électromagnétique de jet d'impulsion |
Description de produit

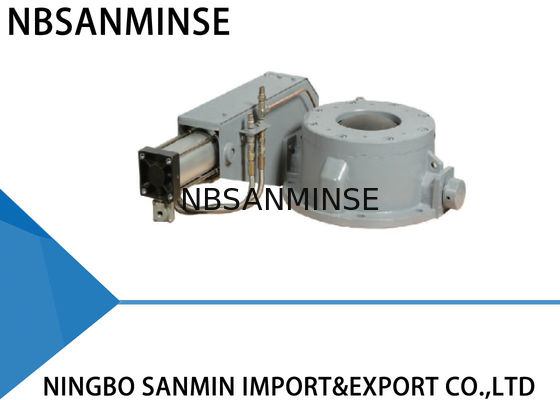

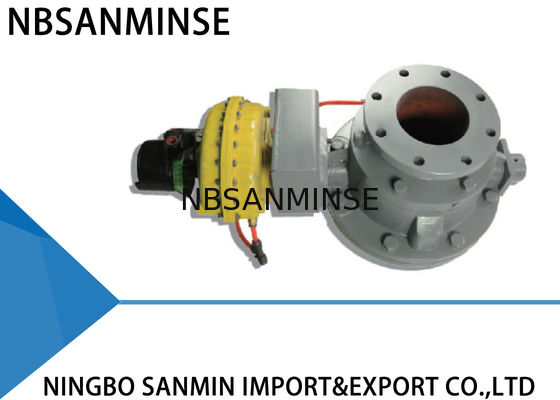

Valve professionnelle de dôme d'admission/équilibre SMDF, clapet anti-retour de double disque
L'information de production
. Des valves de dôme sont conçues comme dispositif marche-arrêt dans des systèmes de transport pneumatique pour les matériaux en vrac au moyen de sa représentation du changement en marche et en arrêt dans le conteneur ou la canalisation. Elle est appliquée dans le système de transport pneumatique pour les matériaux en vrac qui sont lâches, secs, non-collants et liquides. En particulier, elle est bien employée dans les centrales thermiques pour la disposition de cendre.
. Des valves de dôme sont commutées en marche et en arrêt à l'aide d'un noyau de valve hémisphérique et d'un joint aéré de joint. Il n'y a aucun frottement entre le noyau et le joint de joint dû au cours de marche-arrêt est traité sous l'environnement de non-pression.
. Selon l'environnement de fonctionnement différent, le noyau de valve de dôme utilise différents matériaux et hardenings extérieurs. Il peut s'assurer que le joint de joint réalise le joint régulier et excellent. Le joint en caoutchouc de joint peut se tenir à hautes températures, abrasion, vieillissement et d'autres impacts défavorables parce que les composants spéciaux. En conséquence, le joint en caoutchouc de joint est durable.
L'application de la valve de dôme : poudre de gaz, de fluide, semi-fluide et solide.
Principe de fonctionnement
. La valve de dôme est un dôme hémisphérique. Au cours de l'opération marche-arrêt, il y a une distance de 0.2~0.4mm maintenus entre le noyau et le joint de joint, qui leur permet de se déplacer sans se toucher. Ceci est conçu pour répondre à l'objectif de la moins abrasion parce qu'il n'y a aucun frottement entre le noyau et le joint de joint. L'actionneur pneumatique est un cylindre linéaire de double version temporaire. Quand la valve de dôme se ferme, le joint de joint obtient gonflé et presse plus tard contre le noyau hémisphérique, qui forme un anneau scellé hermétique très sain. Les matériaux fêlent dans la canalisation est ainsi bloqués.
. Les valves fonctionne dans les cycles : Clôturez (le joint de joint obtient gonflé) les tours étroits de noyau de → de → (le joint de joint exhale) courant des tours entièrement ouverts de noyau de → de → (joint de joint dans aucune action de l'inflation) courant la fin étroite de → de → (joint de joint dans aucune action de l'inflation) (le joint de joint obtient gonflé)
État normal : Le noyau de valve est en position étroite, quand le boulon d'ajustement dans le bras rotatoire maintient la tige de commutateur de limite d'air et l'air comprimé charge de sceller le joint. De la pression contre le joint de joint est indiquée dans l'indicateur de pression.
Ouvrez la condition : Le cylindre linéaire commence à se déplacer, quand le boulon d'ajustement dans le bras rotatoire se casse à partir de la limite d'air par la soupape d'échappement rapide. Puis tours de noyau de valve fonctionnant avec lui. Au cours de la période du fonctionnement de noyau, il n'y a aucun contact de joint de noyau et de joint entre eux.
État étroit : Lors d'arrêter l'ordre, les débuts de cylindre pour revenir, quand le noyau fonctionne de la manière inverse jusqu'à un plein boulon étroit de position et d'ajustement dans le bras rotatoire maintient la tige de commutateur de limite d'air. Alors l'alimentation en air se tourne dessus vers le joint de joint d'alimentation. (Le total de forme de temps près de la recharge d'air est commandé par le boulon d'ajustement.)
Paramètres techniques
Pression de fonctionnement maximum : 1,0 MPA
Pression d'essai maximum : 1,5 MPA
Température de fonctionnement : ≤ 250℃
Pression d'essai d'étanchéité : 1,1 MPA
La pression de fonctionnement du cylindre est 0,4 MPA MPA~0.6. Cependant, la pression d'inflation du joint de joint est 0,4 MPA MPA~0.6, qui est plus haut que l'alimentation pressure-0.15MPA. Veuillez employer l'air comprimé propre, sec et exempt d'huile.
Installation
1. Avant l'installation, lisez svp ce manuel soigneusement, et modèle de clapet anti-retour, DN et paramètres techniques.
2. Ouvrez la valve de dôme après épuisement de l'air comprimé.
3. La valve de dôme devrait être gardée à partir de l'eau et des matériaux humides.
4. Ne soudez pas la bride après exécution de l'installation, ou le joint de joint pourrait être endommagé.
5. Le centre du centre de la canalisation deux et de la valve devrait être coaxial. La surface de bride devrait être lisse et maintenir horizontal sans pente relativement grande, parce que s'assure que la valve peut attacher et fonctionner bien. En outre, les boulons devraient être symétriquement attachés.
6. Vérifiez la condition de fonctionnement de la valve de dôme régulièrement. Résolvez les conditions anormales correctement et immédiatement.
7. Veuillez se conformer les règles relatives de l'opération de sécurité quand vous êtes impliqué en cours de winching, installation, opération, élimination des imperfections ou réparation.
8. Chaque valve de dôme a accompli l'essai dynamique et les ajustements relatifs.
Méthode de dépannage
Problèmes | Cause | Méthode de dépannage |
Fuite | Corps étranger | Enlevez le corps étranger |
Le joint de joint est invalide | Remplacez le joint de joint | |
Abrasion de noyau de valve | Remplacez le noyau de valve | |
La valve ne peut pas s'ouvrir ou se fermer | Les pièces rotatives deviennent flexibles ou invalides | Ajustez ou remplacez les pièces relatives |
Pression ou fuite insuffisante | Compagnie aérienne de contrôle et d'approvisionnement de réparation | |
Les composants pneumatiques deviennent vieillissants ou invalides | Remplacez les composants pneumatiques relatifs |
Composantes principales et matériaux
NON. | Article | Matériel | NON. | Article | Matériel |
1 | Corps de valve | Fonte | 8 | Anneau de joint combiné | Tetrafluoro + caoutchouc |
2 | Plat supérieur | Fonte malléable | 9 | Parenthèse d'hémisphère | Fonte malléable |
3 | Anneau de broche | Fonte malléable | 10 | Axe de rotation | 45# |
4 | Anneau intérieur | Fonte malléable | 11 | Bras rotatoire | Fonte malléable |
5 | Joint de joint | Le caoutchouc spécial | 12 | Valve de glissière mécanique | Aluminium |
6 | Hémisphère | Fonte malléable | 13 | Boulon d'ajustement | Aluminium |
7 | Logement d'axe | Bronze + graphite de bidon | 14 | Actionneur pneumatique | Aluminium |
